首頁 » 邁動產品 » 脹套漲緊套 » 脹套

產品 介紹Product

產品名稱：

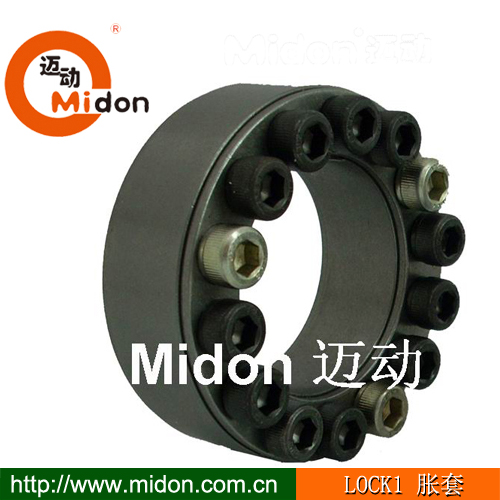

LOCK1脹套 LOCK1漲緊套 Z2漲緊套 TKL200脹套 LOCK1 45*75漲緊套
產品特性：
1、實現無間隙免鍵聯接，無需鍵槽，100%品質保證。
2、具有省時高效，避免傳統隱性公差損壞；
3、具有高精度，大扭矩，自動調節中心作用；
4、45#鋼調質研磨，反復漲緊彈性好。
5、備有現貨庫存，批量生產2~3周交貨期。
品牌：
邁動工業
材質：
45#鋼
表面：
經精加工后調質研磨，表面光潔。
壽命：
正常使用2~3年
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other

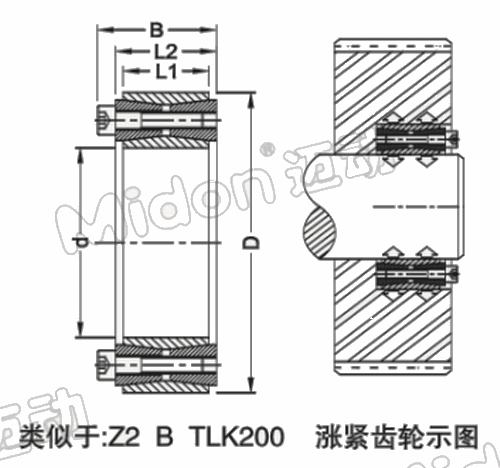

 LOCK1脹緊套類似于Z2 B TLK200 型脹緊套，是由一個開口的雙錐內環，一個開口的雙錐外環和兩個雙錐壓緊環組成。用內六角螺栓擰緊，擰緊時彈性環沒有相對于軸轂的軸向移動，與Z1型比較，同樣壓緊力能產生更大的徑向壓力，傳遞更大的載荷 。



LOCK1
尺寸Dimensions所受扭力Performances壓強Pression螺絲規格Ciampin  screwsDIN-12.9重量 (KG)

d×D

[mm]

L1 (mm)L2 (mm)BFtMtPw (P/mm)Pn (P/mm)QtyTypeMs
20×4717P2027.527000240210908M6×18150.2
22×47172027.527000300195908M6×18150.2
24×50172027.530000360195958M6×18150.3
25×501720
30000380190958M6×18150.3
28×55172027.5330004701859510M6×18150.3
30×55172027.5330005001759510M6×18150.29
32×60172027.54000063019210512M6×18150.34
35×60172027.54000070018010512M6×18150.3
38×65172027.54600087018811014M6×18150.4
40×65172027.54600092018011014M6×18150.3
42×75202433.572000150022612512M8×22370.6
45×75202433.572000161021012512M8×22370.57
48×80202433.571000170019611512M8×22370.62
50×80202433.571000177019011512M8×22370.6
55×85202433.583000227020013014M8×22370.6
60×90202433.583000247018012014M8×22370.7
65×95242433.593000304019013016M8×22370.7
70×110242839.5132000460021013014M10×25701.3
80×115242839.5131000490019512514M10×25701.3
80×120242839.5131000520018012014M10×25701.4
85×125242839.5148000630019513016M10×25701.4
90×130242839.5147000660018012516M10×25701.5
95×135242839.5167000790019513518M10×25701.6
100×145263347192000960019513514M12×301272.2
110×1552633471910001050018012514M12×301272.5
120×1652633472180001310018513516M12×301272.6
130×1803438522720001760016511520M12×351273.8
140×1903438522980002090016512522M12×351273.9
150×2003438523240002420017012524M12×351274.0
160×2103438523500002800017013026M12×351274.3
170×2253844603860003280016012022M14×401955.8
180×2353844604200003780016512524M14×401956.0
190×250465268490K4650015011528M14×451958.5
200×260465268525K5250015011530M14×451958.6
220×285505674620K6800015011530M16×5030011.1
240×305505674715K8550016012530M16×5030012.0
250×315505674768K9600016513032M16×5030012.7
260×325505674810K105K16513532M18×5030013
280×355606686.5920K128K15012036M18×5541019
300×375606686.51025K154K15512536M18×6041020
320×4057278100.51325K210K15512536M20×6559030
340×4257278100.51325K225K15012036M20×6579131
360×45584901161325K295K15012036M22×7079036
380×47584901161635K309K14012036M22×7079042
400×49584901161617K322K13511036M22×7079044
420×51584901301780K374K13511040M22×70100046
440×545961021302060K455K13010540M24×75100050
450×555961021302050K461K12510540M24×80100065
460×565961021302040K470K12510042M24×80100067
470×585961021302160K518K12510044M24×80100073
480×585961021302160K515K12510045M24×80100075
500×605961021302240K560K12510045M24×80100080
520×630961021302320K600K12510048M24×80100083
530×640961021302330K617K12010050M24×80100086
640×650961021302340K630K12010050M24×80100088
560×670961021302440K680K12010050M24×80100090



【邁動工業】相關產品
脹緊套多鍥論、鏈條、齒輪
LOCK1邁動脹緊套LOCK4邁動脹緊套LOCK7邁動脹緊套LOCK19邁動脹緊套 邁動齒輪（MI~M6)
LOCK2邁動脹緊套LOCK5邁動脹緊套LOCK8邁動脹緊套LOCK20邁動脹緊套邁動板式鏈條
LOCK3邁動脹緊套LOCK6邁動緊脹套LOCK18邁動脹緊套邁動惰輪J型邁動多鍥論
皮帶輪同步輪
邁動錐套皮帶輪SPZ（1、2）槽邁動錐套皮帶輪SPA（1、2）槽邁動錐套皮帶輪（SPB（1、2)槽邁動錐套皮帶SPC（3、4)槽L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽邁動錐套皮帶輪SPA（3、4)槽邁動錐套皮帶輪SPB（3、4)槽 邁動錐套皮帶輪SPC(5、6)槽H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽邁動錐套皮帶輪SPA（5、6)槽邁動錐套皮帶輪（SPB（5、6)槽邁動錐套皮帶輪SPC（8、10)槽XL型邁動直孔同步輪
鏈輪同步輪
邁動 06B 08B系列漲緊式錐套鏈輪美標鏈輪（40、50歐標（06B、08B)系列直孔鏈輪 T5型邁動同步輪5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪美標鏈輪（60、80）歐標（10B、12B)系列直孔鏈輪T10型邁動同步輪 8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪美標鏈輪（100、120）歐標（16B、20B)系列直孔鏈輪AT5型邁動同步輪 14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪美標鏈輪（140、160）歐標（24B、28B)系列直孔鏈輪AT10型邁動同步輪20M邁動同步輪



邁動工業——脹緊套使用說明

邁動脹緊套需要轂與軸聯結時，通過螺栓擰緊使產品軸向運動并產生徑向力和摩擦力，從而達到扭矩的要求。拆卸使將全部螺栓松開即可，無需將螺栓卸下，再用內六角扳手將適配的螺栓旋入拆卸孔，把拆卸的零件頂松開即可。
