首頁 » 邁動產品 » 脹套漲緊套 » 脹套

產品 介紹Product

產品名稱：

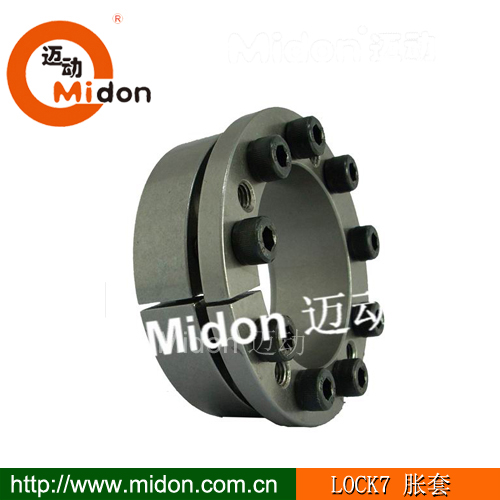

LOCK7脹套 LOCK7漲緊套 Z8脹套 Z8漲緊套 TLK133漲緊套
產品特性：
1、實現無間隙免鍵聯接，無需鍵槽，100%品質保證。
2、具有省時高效，避免傳統隱性公差損壞；
3、具有高精度，大扭矩，自動調節中心作用；
4、45#鋼調質研磨，反復漲緊彈性好。
5、備有現貨庫存，批量生產2~3周交貨期。
品牌：
邁動工業
材質：
45#鋼
表面：
經精加工后調質研磨，表面光潔。
壽命：
正常使用2~3年
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other


邁動工業——LOCK7脹緊套

LOCK7脹緊套類似于：Z8   TLK133 HA2  ,LOCK7脹緊套經調質精加工后研磨處理，光潔，彈性能好，全部塑袋密封紙包裝。

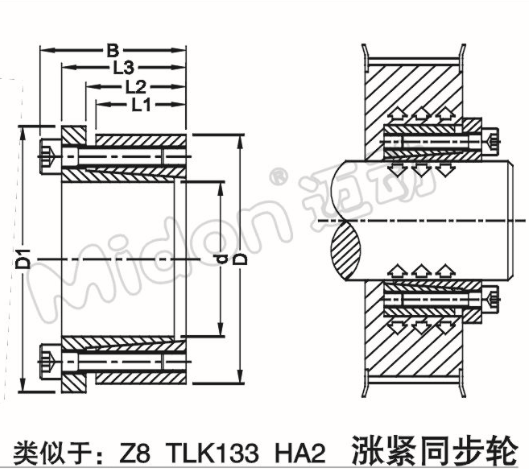

LOCK3型脹緊套基本尺寸參數

LOCK7
尺寸Dimensions
所受扭力Performances
壓強Pression
螺絲規格Ciamping screwsDIN-12.9

d×D

[mm]

L1

[mm]

L2

[mm]

L3

[mm]

B

[mm]

D1

[mm]

Mt

[Nm]

Ft

[N]

Pw

[P/mm]

Pn

[P/mm]

Qty


Type

Ms

[mm]

20×47172228345628000280220955M6×2017
22×47172228345628000300200955M6×2017
24×50172228345928000330180905M6×2017
25×501722283459340004202101056M6×2017
28×55172228346434000470190956M6×2017
30×55172228346434000500175956M6×2017
32×601722283469450007202201158M6×2017
35×601722283469450007902001158M6×2017
38×651722283474450008501851058M6×2017
40×651722283474450009001751058M6×2017
42×7520253341847300015302251257M8×2541
45×7520253341847300016502151257M8×2541
48×8020253341897300017602001207M8×2541
50×8020253341897300018301951207M8×2541
55×8520253341948350023002001308M8×2541
60×9020253341998350025101851258M8×2541
65×95202533411049400030601901309M8×2541
70×1102430405011913300046702101358M10×3083
75×1152430405012413300050001951258M10×3083
80×1202430405012913000053001851258M10×3083
85×1252430405013414800063001951359M10×3083
90×1302430405013914800067501851309M10×3083
95×13524304050144166000790019513510M10×3083
100×1452632445615419400098002001408M12×30145
110×15526324456164194000106001801308M12×30145
120×16526324456174216000130001851359M12×30145
130×180344054641892900001890017512512M12×30145
140×19034405468199290000205001651309M12×45230
150×200344054682093330002500017513010M12×45230
160×210344054682193620002900018013511M12×45230
170×22544506478234400003400014010512M14×40230
180×23544506478244400003600013510512M14×45230
190×25044506478259500004750016012015M14×45230
200×26044506478269500005000015011515M14×45230



【邁動工業】相關產品
脹緊套多鍥論、鏈條、齒輪
LOCK1邁動脹緊套LOCK4邁動脹緊套LOCK7邁動脹緊套LOCK19邁動脹緊套 邁動齒輪（MI~M6)
LOCK2邁動脹緊套LOCK5邁動脹緊套LOCK8邁動脹緊套LOCK20邁動脹緊套邁動板式鏈條
LOCK3邁動脹緊套LOCK6邁動緊脹套LOCK18邁動脹緊套邁動惰輪J型邁動多鍥論
皮帶輪同步輪
邁動錐套皮帶輪SPZ（1、2）槽邁動錐套皮帶輪SPA（1、2）槽邁動錐套皮帶輪（SPB（1、2)槽邁動錐套皮帶SPC（3、4)槽L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽邁動錐套皮帶輪SPA（3、4)槽邁動錐套皮帶輪SPB（3、4)槽 邁動錐套皮帶輪SPC(5、6)槽H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽邁動錐套皮帶輪SPA（5、6)槽邁動錐套皮帶輪（SPB（5、6)槽邁動錐套皮帶輪SPC（8、10)槽XL型邁動直孔同步輪
鏈輪同步輪
邁動 06B 08B系列漲緊式錐套鏈輪美標鏈輪（40、50歐標（06B、08B)系列直孔鏈輪 T5型邁動同步輪5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪美標鏈輪（60、80）歐標（10B、12B)系列直孔鏈輪T10型邁動同步輪 8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪美標鏈輪（100、120）歐標（16B、20B)系列直孔鏈輪AT5型邁動同步輪 14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪美標鏈輪（140、160）歐標（24B、28B)系列直孔鏈輪AT10型邁動同步輪20M邁動同步輪





邁動工業——脹緊套使用方法


一.脹套安裝前的準備工作



1 結合件的尺寸、公差和表面粗糙度應符合表A1要求
2 結合表面必須清潔、無污物、無腐蝕和無損傷。
3 在清洗后的脹套結合表面上均勻涂一層薄潤滑油(不含二硫化鉬添加劑)。


二.脹套的安裝
1 把被聯結件推移到軸上，使達到設計規定的位置。
2 將擰松螺釘?shù)拿浱灼交b入聯結孔處，要防止結合件的傾斜，然后將螺釘擰緊。


三.擰緊脹套螺釘?shù)姆椒?/strong>
1 使用扭矩扳手，按對角、交叉的原則均勻地擰緊。
2 螺釘?shù)臄Q緊力矩MA值按技術參數中的規定，并按下列步驟擰緊：
a.以1/3MA值擰緊 b.以1/2MA值擰緊
c.以MA值擰緊 d.以MA值檢查全部螺釘


四.脹套的拆卸
1 拆卸時先逐級對角松開全部螺釘，但不要將螺釘全部擰出。

2 利用拆卸螺孔，旋入相應螺釘，或頂、或拉，使脹套松動后即可取出。



五.脹套的防護
1 安裝完畢后，在脹套外露端面及螺釘頭部涂上一層防銹油脂。
2 在露天作業或工作在較差環境的機器，應定期在外露的脹套端面上涂防銹油脂。
3 需在腐蝕介質中工作的脹套，應采取專門的防護(如加蓋板、密封罩等)，以防脹套銹蝕。
