首頁 » 邁動產品 » 傳動輪 » 鏈輪鏈條

產品介紹Product

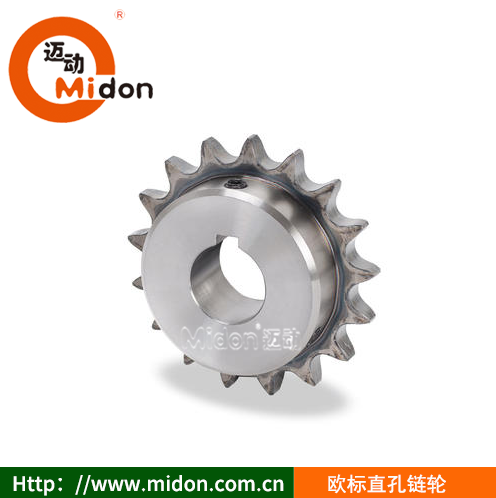

產品名稱：: 06B鏈輪 08B直孔鏈輪歐標鏈輪

產品特性：: 1、可適合長時間大扭力下工作，傳遞性能穩定。
2、大小輪傳動變化時產生速比的變化。
3、易安裝，好維護和方便潤滑，屬于實惠耐用傳動元件。
4、SC45鋼或鍛鋼，可附加工條件：調質淬火，發黑防銹處理。
5、批量生產加工周期：2~3周。

品牌：: 邁動工業

材質：: SC45#鋼/鍛鋼

表面：: 經調質精加工后淬火、發黑處理，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other


鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在發動機輸出軸上；通過鏈條將動力傳遞給驅動輪，一般主動鏈輪比從動鏈輪要小，可起到降增扭的效果。

直孔鏈輪的優勢特征：

1、鏈輪可適合長時間大扭力下工作，傳遞性能穩定。

2、鏈輪大小輪傳動變化時產生速比的變化。

3、鏈輪易安裝，好維護和方便潤滑，屬于實惠耐用傳動元件。

4、鏈輪使用SC45鋼或鍛鋼，可附加工條件：調質淬火，發黑防銹處理。

5、批量生產加工周期：2~3周。

鏈輪廣泛應用于農業機械、建筑機械、石油機械、采礦、起重、金屬切削機床等行業機械。

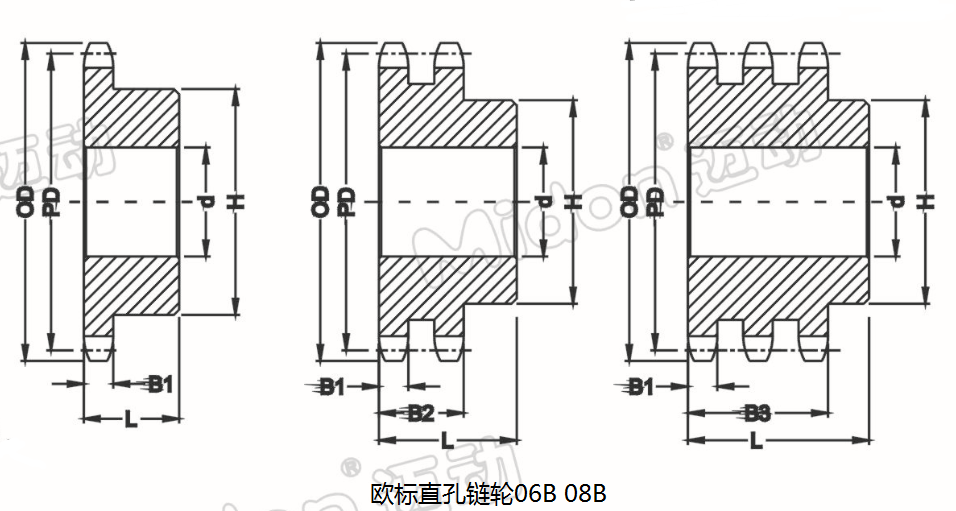

歐標06B系列鏈輪								歐標08B系列鏈輪
節距(Pitch)=9.525(mm)=3/8"								節距(Pitch)=12.7(mm)=1/2"
齒數Teeth	外徑O.D	節徑P.D	B型凸臺Hub		最大孔徑	重量 W.t		齒數Teeth	外徑O.D	節徑P.D	B型凸臺Hub		最大孔徑	重量 W.t
齒數Teeth	外徑O.D	節徑P.D	轂徑H	輪厚L	Bore Max	B型. Kg	A型. Kg	齒數Teeth	外徑O.D	節徑P.D	轂徑H	輪厚L	Bore Max	B型. Kg	A型. Kg
9	32	27.84	22	20	11	0.06	0.02	9	42	37.13	28	22	16	0.11	0.06
10	34	30.84	25	20	12	0.08	0.02	10	46	41.1	32	22	18	0.14	0.07
11	38	33.81	27	20	14	0.09	0.03	11	51	45.08	37	22	20	0.19	0.09
12	41	36.8	31	20	16	0.12	0.3	12	55	49.07	40	22	22	0.22	0.10
13	44	39.8	32	20	18	0.12	0.04	13	59	53.07	37	22	20	0.23	0.12
14	47	42.81	35	20	18	0.12	0.05	14	63	57.07	42	22	25	0.28	0.14
15	51	45.81	37	20	20	0.16	0.05	15	67	61.08	46	22	28	0.34	0.16
16	54	48.82	41	20	25	0.19	0.06	16	71	65.1	50	22	30	0.40	0.18
17	57	51.84	44	20	25	0.22	0.07	17	76	69.12	54	22	32	0.46	0.20
18	60	54.85	47	20	28	0.25	0.08	18	80	73.14	57	22	35	0.51	0.23
19	63	57.87	50	20	30	0.28	0.09	19	84	77.16	62	22	40	0.59	0.26
20	66	60.89	53	20	30	0.32	0.1	20	88	81.18	67	25	45	0.76	0.29
21	69	63.91	56	20	35	0.36	0.1	21	92	85.21	71	25	48	0.85	0.30
22	72	66.93	60	20	38	0.37	0.11	22	96	89.24	76	25	51	0.95	0.35
23	75	69.95	53	20	32	0.38	0.13	23	100	93.27	77	25	51	1.00	0.38
24	78	72.97	53	22	32	0.43	0.14	24	104	97.3	63	25	42	0.84	0.40
25	81	76	53	22	32	0.44	0.15	25	108	101.33	63	25	42	0.88	0.45
26	84	79.02	53	22	32	0.45	0.16	26	112	105.36	63	25	42	0.92	0.49
27	87	82.05	53	22	32	0.46	0.18	27	116	109.4	63	25	42	0.96	0.50
28	90	85.07	53	22	32	0.48	0.19	28	120	113.43	63	25	42	1.00	0.56
29	93	88.1	53	22	32	0.49	0.2	29	124	117.46	63	25	42	1.05	0.60
30	96	91.12	53	22	32	0.51	0.22	30	128	121.5	63	25	42	1.10	0.63
31	99	94.15	53	22	32	0.52	0.23	31	133	125.53	68	28	45	1.20	0.65
32	102	97.18	53	22	32	0.54	0.25	32	137	129.57	68	28	45	1.30	0.70
33	105	100.2	53	22	32	0.56	0.26	33	141	133.61	68	28	45	1.30	0.75
34	109	103.23	53	22	32	0.57	0.28	34	145	137.64	68	28	45	1.30	0.80
35	112	106.26	53	22	32	0.59	0.29	35	149	141.68	68	28	45	1.40	0.85
36	115	109.29	53	22	32	0.61	0.31	36	153	145.72	68	28	45	1.50	0.90
37	118	112.31	63	25	42	0.74	0.33	37	157	149.75	68	28	45	1.55	0.99
38	121	115.34	63	25	42	0.82	0.35	38	161	153.79	68	28	45	1.60	1.00
39	124	118.37	63	25	42	0.83	0.36	39	165	157.83	68	28	45	1.60	1.10
40	127	121.4	63	25	42	0.85	0.38	40	169	161.87	68	28	45	1.70	1.15
41	130	124.43	63	25	42	0.91	0.4	41	173	165.91	73	32	48	2.00	1.20
42	133	127.46	63	25	42	0.93	0.43	42	177	169.95	73	32	48	2.05	1.25
43	136	130.48	63	25	42	0.95	0.45	43	181	173.98	73	32	48	2.10	1.30
44	139	133.52	63	25	42	0.97	0.47	44	185	178.02	73	32	48	2.00	1.35
45	142	136.55	63	25	42	1	0.49	45	189	182.06	73	32	48	2.25	1.40
48	151	145.64	63	25	42	1.07	0.55	48	201	194.18	73	32	48	2.45	1.63
50	157	151.7	63	25	42	1.1	0.6	50	209	202.26	73	32	48	2.60	1.80
54	169	163.81	63	25	42	1.2	0.7	54	226	218.42	73	32	48	2.90	2.00
55	172	166.85	63	25	42	1.25	0.71	60	250	242.66	73	32	48	3.40	2.60
60	187	182	63	25	42	1.3	0.8	65	270	262.87	83	32	55	4.10	3.00
65	203	197.15	68	25	45	1.6	1	70	290	283.07	83	32	55	4.57	3.50
70	218	212.3	68	25	45	1.8	1.2	72	299	291.16	83	32	55	4.80	3.70
75	233	227.46	68	25	45	1.9	1.3	75	311	303.28	83	32	55	5.10	4.00
80	248	242.61	68	25	45	2.4	1.5	80	331	323.49	88	35	60	5.90	4.60
								84	347	339.65	88	35	60	6.40	5.10
								85	351	343.69	88	35	60	6.50	5.20
								90	371	363.9	88	35	60	7.15	5.80
								92	379	371.99	88	35	60	7.40	6.10
								95	392	384.11	88	35	60	7.80	6.50
								96	396	388.15	88	35	60	8.00	6.60

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪


鏈輪排齒參數（美標、歐標）
美標
鏈輪號	節距	滾子直徑	齒節高	倒角高	倒角寬	弧半徑	齒厚（1～4排）			齒幅（2～3排）		齒幅（4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B2	B3	B4	Pt
25	6.35	3.30	4.0	3.2	0.8	6.8	2.8	2.7	2.4	9.1	15.3	8.8	15.2	21.6	6.4
35	9.525	5.80	5.0	4.8	1.2	10.2	4.3	4.1	3.8	14.2	24.4	13.9	24	34.1	10.1
41	12.70	7.77	7.0	7.0	1.1	19.2	2.8	一	一	一	一	一	一	一	一
40	12.70	7.92	7.0	6.4	1.6	13.5	7.2	7.0	6.5	21.4	35.8	20.9	35.3	49.7	14.4
50	15.875	10.16	10.3	7.9	2.0	16.9	8.7	8.4	7.9	26.5	44.6	26	44.1	62.2	18.1
60	19.05	11.91	11.8	9.5	2.4	20.3	11.7	11.3	10.6	34.1	56.9	33.4	56.2	79.0	7.0
80	25.40	15.88	15.5	12.7	3.2	27.0	14.5	14.1	13.1	43.4	72.7	42.6	71.9	101.2	29.3
100	31.75	19.05	19.2	15.9	4.0	33.8	17.5	17.0	16.0	52.8	88.6	51.8	87.6	123.4	35.8
120	38.10	22.22	23.0	19.1	4.8	40.5	23.5	22.7	21.5	68.1	113.5	66.9	112.3	157.7	45.4
140	44.45	25.40	27.0	22.2	5.6	47.2	23.5	22.7	21.5	71.6	120.5	70.4	119.3	168.3	48.9
160	50.80	28.58	31.6	25.4	6.4	54.0	29.3	28.4	27.0	86.9	145.4	85.5	144	202.5	58.5
180	57.15	35.71	36.8	28.5	7.2	61.0	33.1	32.0	30.4	97.8	163.6	96.2	162	227.8	65.8
200	63.50	39.67	39.6	31.8	7.9	67.5	35.5	34.1	32.5	105.7	177.3	104.1	175.7	247.3	71.6
240	76.20	47.62	48.5	38.1	9.5	81.0	44.1	42.7	40.7	130.5	218.3	128.5	216.3	304.1	87.8
歐標（A、B系列鏈輪主要參數）
鏈輪號	節距	滾子直徑	齒節高	倒角高	倒角寬	弧半徑	齒厚（1～4排）			齒幅（2～4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B4	Pt
4B	6	4	4.1	3	0.6	6	2.6	2.5	2.4	一	一	一	一
5B	8	5	5.3	4	0.8	8	2.8	2.7	2.6	8.3	13.9	19.4	5.6
6B	9.525	6.35	6.2	4.8	1	10	5.3	5.2	5.0	15.4	25.6	35.6	10.2
8B	12.70	8.51	8.4	6.4	1.3	13	7.2	7.0	6.8	21.0	34.9	48.5	13.9
10B	15.88	10.16	10.2	7.9	1.6	16	9.1	9.0	9.0	25.6	42.2	58.8	16.6
12B	19.05	12.07	11.2	9.5	2	19	11.1	10.8	10.9	30.4	49.9	69.4	19.5
16B	25.40	15.88	14.6	12.7	2.5	26	16.2	15.8	15.8	47.7	79.6	111.5	30.9
20B	31.75	19.05	18.0	15.9	3.5	32	18.5	18.2	18.2	54.6	91.0	127.5	36.5
24B	38.10	25.40	22.4	19.1	4	38	24.1	23.6	23.6	72.0	120.3	168.7	48.4
28B	44.45	27.94	24.9	22.2	5	44	29.4	28.8	28.8	88.4	148.0	207.6	59.6
32B	50.80	29.21	28.2	25.4	6	51	29.4	28.8	28.8	87.4	146.0	204.6	58.6
40B	63.50	39.37	34.9	31.8	8	64	36.2	35.4	35.4	107.7	180.0	252.3	72.3
48B	76.20	48.26	41.8	38.1	9	76	43.3	42.5	42.5	133.7	224.9	316.1	91.2
56B	88.90	53.98	50.2	44.5	11	89	50.7	49.6	49.6	156.2	262.8	369.4	106.6
64B	101.60	63.50	57.8	50.8	13	102	57.9	56.7	56.7	176.6	296.5	416.4	119.9
72B	114.30	72.39	66.0	57.2	15	114	65.2	63.8	63.8	200.1	336.4	472.7	136.3

鏈輪的安裝要求：

1、根據規范精確選用傳動鏈輪類型。

2、按精確方法將主、從動鏈輪設備到位，且擰緊緊固件使其到達規矩力矩懇求。

3、裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是不是順利、共面，且與鏈罩無干與。

4、檢查設備傳動鏈輪的方位（變速器輸出副軸、輪轂等）情況是不是杰出，否則須維修或更換有關件。

鏈輪使用過程中的注意事項：

1、從動鏈輪應有防松方法與措施。

2、鏈輪和鏈條最好一起更換，若只更換其中之一，會加劇兩頭的磨損。

3、要守時地清洗及光滑傳動鏈條、傳動鏈輪，以前進其運用壽命。

4、從動鏈輪裝車后，應使用調節器和后搖架刻線將后輪軸調正，這么既可避免后輪跑偏，也能避免鏈輪與鏈條的早期磨損。
