首頁 » 邁動產品 » 絲桿導軌 » 梯形絲桿

產品 介紹Product

產品名稱：

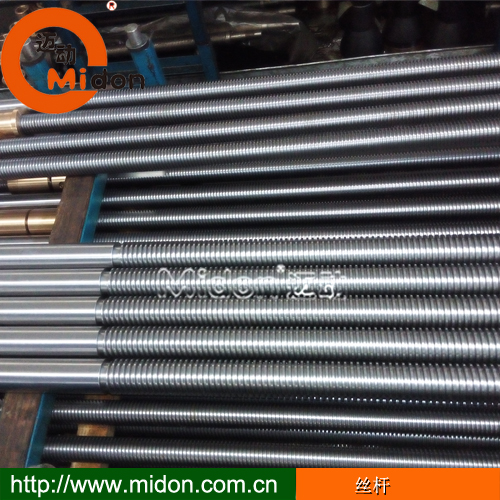

TR 機床梯形絲桿，精密絲桿，絲桿加工廠。
產品特性：
梯形絲桿,機床絲桿
品牌：
邁動工業
材質：
SC45#鋼
表面：
經調質精加工研磨，光潔。
壽命：
正常使用1~3年
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other



【邁動工業】梯形絲桿特性特長：比較滾珠絲桿成本低，能有效解決夾持、定位、進給運動之要求，具有自鎖性。 提供有標準長度的專用梯形絲桿。

【提高耐磨損性】軸齒由冷軋加工成型,齒面加工硬化后硬度超過250HV,然后實施鏡面拋光。因此,軸具有高度耐磨損性,當與配合使用時,可以獲得極其平滑的運動效果。

【改善機械性能】在滾軋軸齒面的內部結構中,沿著齒面輪廓出現纖維流線,從而使得齒根周圍的結構變得很緊密,因此可以增加疲勞強度。

【機械性能、物理性質和耐磨損性提高】針對滾旋壓的每一根軸都是滾軋成形的,因此軸端的支承座軸承部等的額外加工可以很容易地通過車削或銑削來完成。高強度鋅合金或碳鋼中使用的高強度鋅合金是一種具有高度耐焦化性、耐磨損性以及耐負荷性的材料,其成分、提成了機械性能、物理性質和耐磨損性》


【邁動工業】梯形絲桿副型號尺寸規格表



【邁動工業】 梯形絲桿型號螺距 (mm)外徑 D (mm)受力圓徑 d2 (mm)根徑   d3 (mm)螺距誤差 (mm/300mm)直線度 (mm/300mm)
最大最小最大最小最大最小
Tr18x221817.8216.9316.7315.515.120.10.3
Tr18x4417.715.9115.6413.512.470.10.3
Tr18x8417.4315.9115.6113.512.470.20.3
Tr20x222019.8218.9318.7317.517.180.10.3
Tr20x4419.717.9117.6415.514.470.10.3
Tr20x8419.717.917.6115.514.470.20.3
Tr22x332221.7620.4120.1918.518.140.10.2
Tr22x5521.6619.3919.1116.515.290.10.2
Tr22x8421.719.919.6117.516.470.20.2
Tr22x10521.6619.3919.0816.515.290.20.2
Tr24x332423.7622.4122.1720.520.140.10.2
Tr24x5523.6621.3921.0918.517.270.10.2
Tr24x10523.6621.3921.0618.517.270.20.2
Tr26x332625.7624.4124.1722.520.140.10.2
Tr26x5525.6723.3923.0920.519.270.10.2
Tr26x8425.521.8721.491716.40.10.2
Tr26x10525.6723.3923.0920.519.270.20.2
Tr28x352827.7626.4126.1724.524.10.10.2
Tr28x5527.6725.3925.0922.521.270.10.2
Tr28x10527.6725.3925.0622.521.270.20.2
Tr30x333029.7628.4128.1726.526.40.10.2
Tr30x6629.6326.8826.552321.560.20.2
Tr32x12629.6326.8826.512321.560.10.2
Tr32x333231.7630.530.2528.528.10.10.2
Tr32x5531.6729.3929.0926.525.270.10.2
Tr32x6631.6328.8828.552523.560.10.2
Tr32x12631.6328.8828.512523.560.20.2
Tr36x663635.6332.8832.552927.560.10.2
Tr36x12635.6332.8832.512927.560.20.2
Tr40x774039.5836.3836.023230.380.10.2
Tr40x14739.5836.3835.983230.380.20.2
Tr44x774443.5740.3740.023634.380.10.2
Tr44x121243.437.8437.423130.180.10.2
Tr44x14743.5740.3739.983634.380.20.2
Tr50x885049.5545.8745.474139.170.10.2
Tr50x121249.443.8443.373736.250.10.2
Tr55x995554.555.3649.944542.980.10.2
Tr55x141454.3347.8247.323938.20.10.2
Tr60x996059.555.3654.945047.980.10.2
Tr60x141459.3352.8252.324443.20.10.2
Tr70x10107069.4764.8564.435956.820.10.4
Tr70x161669.2961.8161.285251.150.10.4
Tr80x10108079.4774.8574.436966.820.10.4
Tr80x161679.2971.8171.286261.150.10.4
Tr90x12129089.483.8483.377774.450.10.5
Tr90x181889.280.880.247069.10.10.5
Tr95x12129594.488.8488.348281.220.10.5
Tr95x161694.388.8486.257773.710.11
Tr95x181894.285.885.27574.050.11
Tr100x121210099.493.8493.348786.220.11
Tr100x161699.2991.8191.258278.710.11
Tr100x202099.1589.7989.197877.010.11
Tr120x1414120119.33112.82112.29104103.160.11
Tr120x1616119.29111.81111.2510298.710.11
Tr120x2222119.1108.78108.159694.990.11


1.【邁動工業】梯形絲桿編碼命名 ：

   Tr 25 × 05 L1000 × 780
   公稱外徑、公稱導程、螺紋旋向、右旋：不標；左旋： L 。螺桿全長,有效梯形螺紋長度。
   如：
   1)Tr20×4表示：梯形絲桿d=20mm單螺紋，導程4mm，可提供左、右旋螺紋。
   2) Tr20×4P4表示：梯形絲桿外徑d=20mm雙螺紋，導程8mm，螺距4mm，只有右旋螺紋。
   3)齒側面直徑之導程角。
   4)旋轉運動轉換至直線運動時（摩擦系數μ =0.1時）之理論效率值。

  2.【邁動工業】梯形絲桿螺母材料
    梯形螺母材料一般有銅、黃銅，錫青銅，鋼、 POM 等，不作編號說明，按客戶圖紙加工，與絲桿配作。

  3.【邁動工業】梯形絲桿種類
    從加工工藝不同分三種：車削梯形絲桿、磨削梯形絲桿、軋制梯形絲桿，一般根據產品不同要求及產品批量，選擇合適的加工方式。
