產品名稱：

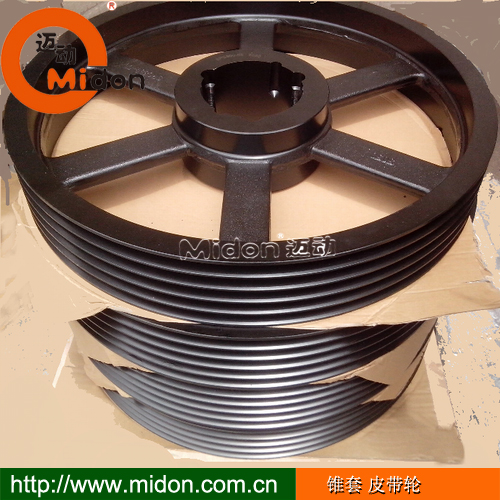

錐套皮帶輪SPC-5槽6槽 三角皮帶輪，漲緊式皮帶輪，傳動帶輪，皮帶盤，歐標皮帶輪，德標皮帶輪，鑄鐵或鑄鋼，鑄鋁皮帶輪
產品特性：
1、邁動漲緊皮帶輪省時高效：（安裝、拆卸式只需一致內六角扳手，無需拉馬或其它任何工具）
2、允許有較大的軸徑公差：因采用獨特的軸套鎖緊設計，公差偏大時，它物理性能的精確抱緊。
3、延長使用壽命：有小避免因敲打而造成的軸承損壞及設備其實部件受損；
4、邁動皮帶輪經平衡測試，所有的皮帶輪都做過6.3G端面靜平衡。
5、邁動皮帶輪經磷化發黑防透處理，專業生產，即購即裝，無需額外鉆孔及拉鍵槽。
6、讓你做到0庫存，可完全取代普通直孔皮帶輪提升企業的品牌和市場競爭
品牌：
邁動工業
材質：
HT250
表面：
經調質精加工后發黑處理，表面光潔。
壽命：
正常使用2~3年
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other



錐套皮帶輪是一種歐美國家普遍使用的新型機械傳動聯接部件，通過8度外錐面與皮帶輪內錐面壓緊聯接，使傳動件的定心精度大大提高。錐套尺寸為系列標準設計。其內孔鍵槽按ISO標準加工。通用性互換性很好，適用各種場合. 當傳動件經過長時間運轉時，內孔及鏈槽就可能發生損壞，如果是使用這種錐套的傳動件，發生這種情況時，只需更換同一規格錐套就可以恢復使用。因而大大提高傳動件使用壽命，降低維修費用，節省時間。


SPC-5槽（5Groove)
F=136mm

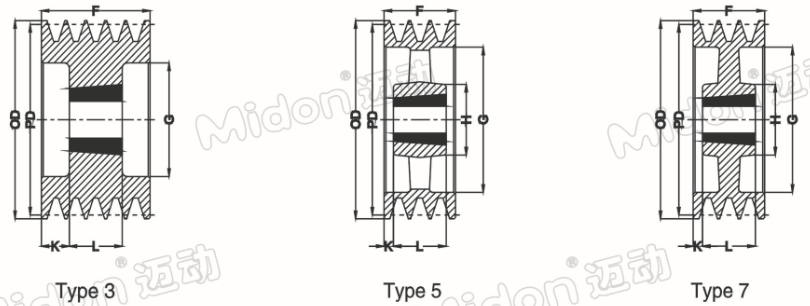

PartNo：/PDGV  型號/節徑-槽數O D 外徑Bush 錐套MaxBore最大孔Type 圖列F 輪寬

G

緣徑

 K   -  L  轂厚

H

轂徑

Wt.LessBush重量
SPC200-5210353590313614523.589一12.2
SPC212-5222353590313615623.589一14.5
SPC224-5234353590313616823.589一16.6
SPC236-5246353590313618023.589一18.9
SPC250-5260353590313619423.589一21.5
SPC265-5275353590313620923.589一25
SPC280-5290353590313622423.589一28.4
SPC300-5310353590713624423.589一28.2
SPC315-5325353590713625923.58917528.1
SPC335-5345353590713627923.58917531.1
SPC355-5365353590713629923.58917533.1
SPC375-5385353590713631923.58917535.6
SPC400-5410353590713634423.58917538.5
SPC425-5435353590513636923.58917542.5
SPC450-5460404010051363941710221044.3
SPC475-5485404010051364191710221048.5
SPC500-5510404010051364441710221051
SPC530-5540454511051364741111524066
SPC560-5570454511051365041111524066.7
SPC630-5640505012551365744.512726773
SPC710-5720505012551366544.512726793
SPC800-5810505012551367444.5127267119
SPC900-5910505012551368404.5127267133
SPC1000-51010505012551369404.5127267147
SPC1120-511305050125513610604.5127267178
SPC1250-512605050125513611904.5127267210




SPC-6槽（6Groove)
F=162mm
PartNo：/PDGV  型號/節徑-槽數O D 外徑Bush 錐套MaxBore最大孔Type 圖列F 輪寬 G 緣徑

 K

 -

L

轂厚

H

轂徑

Wt.LessBush重量
SPC200-6210353590316214436.589一14.1
SPC212-6222353590316215636.589一16.5
SPC224-6234353590316216836.589一18.9
SPC236-6246353590316218036.589一21.3
SPC250-6260353590316219436.589一29
SPC265-6275353590316220936.589一30.3
SPC280-6290353590316222436.589一31.5
SPC300-6310353590716224436.58917531.5
SPC315-6325353590716225936.58917533.2
SPC335-6345353590716227936.58917537.5
SPC355-6365353590716229936.58917540.5
SPC375-638540401007162319308921044.5
SPC400-641040401007162344308921048
SPC425-643540401005162369308921051
SPC450-646045451105162394248924257.5
SPC475-648545451105162419248924262
SPC500-651045451105162444248924267
SPC530-65405050125516247417.58926774.5
SPC560-65705050125516250417.58926777.5
SPC630-66405050125516257417.58926788.5
SPC710-67205050125516265417.589267107.3
SPC800-68105050125516274417.589267126
SPC900-69105050125516284017.589267155.5
SPC1000-610105050125516294017.589267185
SPC1120-6113050501255162106017.589267221.5
SPC1250-6126050501255162119017.589267258



【邁動工業】相關產品
脹緊套多鍥論、鏈條、齒輪
LOCK1邁動脹緊套LOCK4邁動脹緊套LOCK7邁動脹緊套LOCK19邁動脹緊套 邁動齒輪（MI~M6)
LOCK2邁動脹緊套LOCK5邁動脹緊套LOCK8邁動脹緊套LOCK20邁動脹緊套邁動板式鏈條
LOCK3邁動脹緊套LOCK6邁動緊脹套LOCK18邁動脹緊套邁動惰輪J型邁動多鍥論
皮帶輪同步輪
邁動錐套皮帶輪SPZ（1、2）槽邁動錐套皮帶輪SPA（1、2）槽邁動錐套皮帶輪（SPB（1、2)槽邁動錐套皮帶SPC（3、4)槽L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽邁動錐套皮帶輪SPA（3、4)槽邁動錐套皮帶輪SPB（3、4)槽 邁動錐套皮帶輪SPC(5、6)槽H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽邁動錐套皮帶輪SPA（5、6)槽邁動錐套皮帶輪（SPB（5、6)槽邁動錐套皮帶輪SPC（8、10)槽XL型邁動直孔同步輪
鏈輪同步輪
邁動 06B 08B系列漲緊式錐套鏈輪美標鏈輪（40、50歐標（06B、08B)系列直孔鏈輪 T5型邁動同步輪5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪美標鏈輪（60、80）歐標（10B、12B)系列直孔鏈輪T10型邁動同步輪 8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪美標鏈輪（100、120）歐標（16B、20B)系列直孔鏈輪AT5型邁動同步輪 14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪美標鏈輪（140、160）歐標（24B、28B)系列直孔鏈輪AT10型邁動同步輪20M邁動同步輪

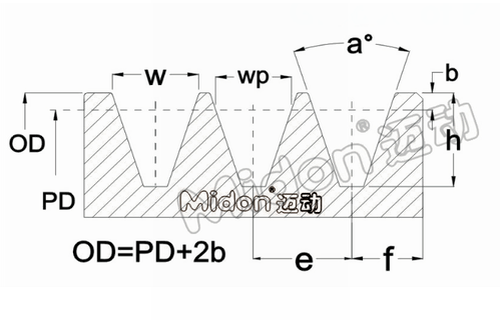

皮帶輪槽型圖
邁動錐套槽型最小推薦外徑節徑槽角槽的相關尺寸（Groove Dimensions
pulley TypeMinimum     Outside  Diameterpitch DiameterGroove Angle槽項寬節線寬輪槽深節線邊槽中柜槽邊距
belt SetionpdPDa°±0.5°wwbhbef
SPZ50≤8034°9.78.511212±0.38±0.6
＞8038°
SPA63≤11834°12.71113.82.815±0.310±0.6
＞11838°
SPB100≤19034°16.31417.53.519±0.412.5±0.8
＞19038°
SPC200≤31534°221923.84.825.5±0.517±1.0
＞31538°
