產品介紹Product

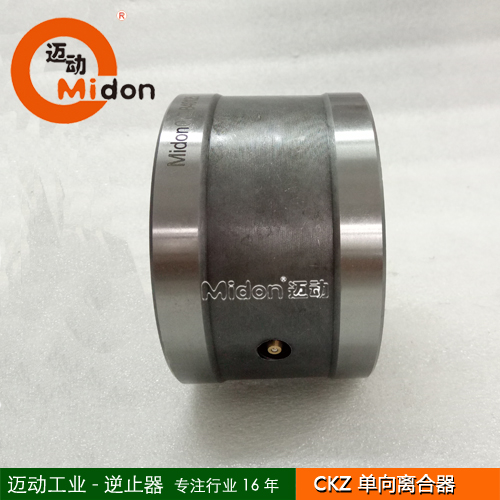

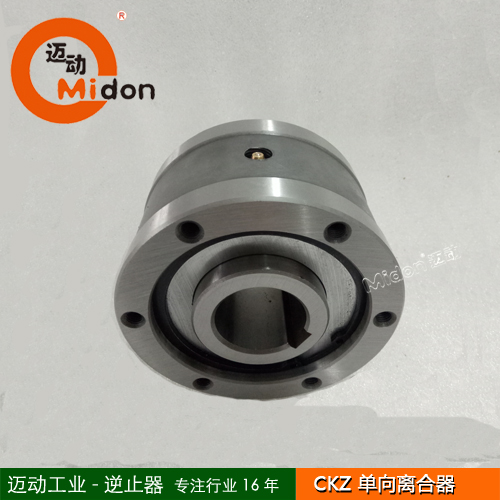

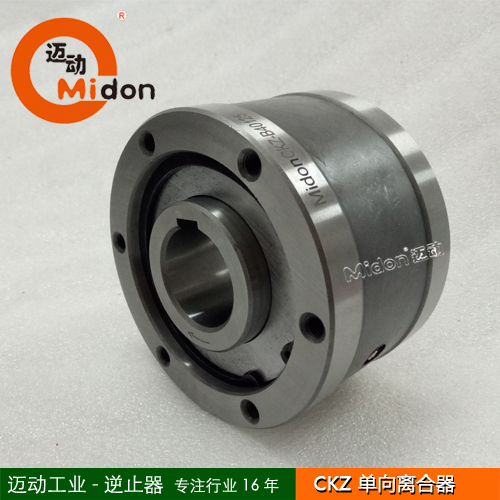

產品名稱：: CKZ楔塊式單向離合器

產品特性：: CKZ單向離合器,逆止器。超越離合器

品牌：: 邁動工業

材質：: 45鋼，調質

表面：: 發黑，注PU

壽命：: 2

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

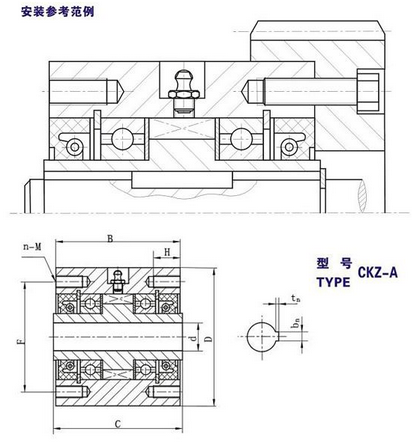

CKZ-A

特性：

CKZ-A系列為楔塊式單向離合器，內含兩套深溝球軸承支撐及油封。依照不同需要，出廠時內含潤滑油或潤滑脂。

內環與軸用鍵聯結，外環為h7公差與體壁H7公差配合，并用螺栓聯結。

用在包裝、運輸、冶金、礦山等機械上。防止逆轉或超越運轉，適合中速運行。

單向離合器 CKZ 40125.jpg

單向離合器 CKZ 40125 5.jpg

	超越極限轉速		外形尺寸〔mm〕								重量
額定扭矩	〔r/min〕		外環尺寸					內環尺寸			(kg)
〔N·m〕	內環	外環	D〔h7〕	B	F	n-M	H	D	C	bn×tn
	內環	外環	D〔h7〕	B	F	n-M	H	(H7)	C	bn×tn
CKZ-A2080	175	1200	510	80	60	68	4-M6	15	20	62	6×2.8	1.89
CKZ-A35100	630	1000	425	100	78	86	6-M8	20	35	80	10×3.3	3.6
CKZ-A40115	1115	900	400	115	80	100	6-M8	20	40	82	10×3.3	4.89
CKZ-A40120	1160	900	400	120	80	105	6-M8	20	40	82	10×3.3	5.39
CKZ-A42125	1268	900	400	125	90	105	6-M8	20	42	92	12×3.3	6.56
CKZ-A45140	1585	750	350	140	95	120	6-M10	25	45	97	14×3.8	8.78
CKZ-A50150	1900	700	300	150	95	130	6-M10	25	50	97	14×3.8	9.99
CKZ-A55160	2290	600	250	160	105	140	6-M10	25	55	107	16×4.3	12.47
CKZ-A65170	2720	600	200	170	105	150	6-M10	25	65	107	16×4.3	13.63
CKZ-A70180	3100	500	150	180	110	160	6-M10	25	70	112	2×4.9	15.91
CKZ-A1890	400	1100	460	90	54	75	6-M6	15	18	56	6×2.8	2.46
CKZ-A2590	400	1100	460	90	49	75	6-M6	15	25	50	8×2.5	2.35
CKZ-A25100	630	1000	425	100	79	88	6-M8	16	25	80	8×3.3	4.12
CKZ-A28100	630	1000	425	100	78	86	6-M8	20	28	80	8×3.3	3.98
CKZ-A30100	630	1000	425	100	78	86	6-M8	20	30	80	10×3.3	3.8
CKZ-A32100	630	1000	425	100	78	86	6-M8	20	32	80	10×6.3	3.71
CKZ-A38115	1115	900	400	115	80	100	6-M8	20	38	82	10×3.3	4.9
CKZ-A45125	1268	900	400	125	90	110	8-M8	25	45	92	14×3.8	6.51
CKZ-A50135	970	800	400	135	70	115	6-M10	20	50	72	14×3.8	6.61
CKZ-A5138	1580	750	350	138	101	124	6-M8	20	45	105	12×5.0	8.85
CKZ-A50160	2290	600	250	160	90	140	6-M10	20	50	90	14×3.8	12.86
CKZ-A50180	3100	500	150	180	124	158	6-M10	25	50	128	14×3.8	16.9
CKZ-A55145	1850	700	300	145	100	130	6-M8	20	55	102	14×3.8	9.42
CKZ-A55170	2720	600	200	170	110	146	8-M8	15	55	112	16×4.3	14.2

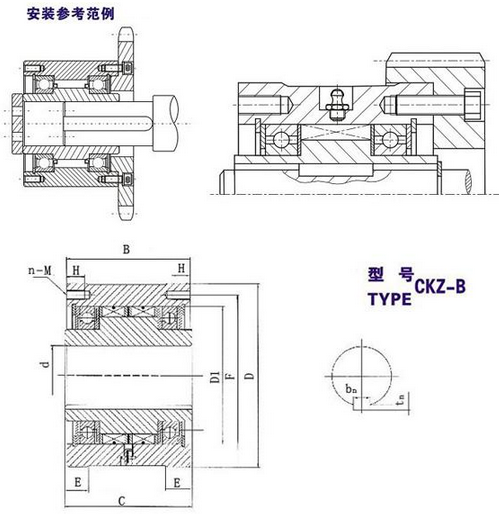

CKZ-B

特性:

CKZ-B系列為楔塊式單向離合器，內含兩套滾珠軸承支撐。依照不同需要，出廠時內含潤滑油或潤滑脂。內環與軸用鍵聯結，外環為h7公差與機壁H7公差配合，并用螺孔聯結。

常用在包裝、運輸、冶金、礦山等機械上。防止逆轉或用于低速楔合、中低速超越的雙動力系統。

單向離合器 CKZ 40125 2.jpg

型號	額定扭矩	超越極限轉速		外形尺寸〔mm〕											重量
	〔N·m〕	〔r/min〕		外環尺寸							內環尺寸				(kg)
		內環	外環	D〔h7〕	D1〔H7〕	B	F	n-M	E	H	d〔H7〕	C	bn×tn	e
CKZ-B 25110	404	700	300	110	80	68	95	6-M8	15	20	25	70	10×3.3	4.5	3.98
CKZ-B35130	825	560	250	130	90	85	100	6-M10	15	25	35	87	10×3.3	4.5	7.01
CKZ-B45150	1464	490	200	150	110	90	130	6-M10	20	25	45	92	14×3.8	4.5	9.69
CKZ-B50165	1830	420	150	165	120	92	145	6-M12	20	25	50	97	14×3.8	5	12.36
CKZ-B50180	2990	420	150	180	125	106	160	6-M12	20	25	50	108	16×3.8	5	16.51
CKZ-B60200	3494	350	120	200	150	115	180	6-M12	25	25	60	117	20×4.9	6	22.02
CKZ-B70240	4920	350	120	240	170	122	210	6-M14	25	30	70	124	22×5.4	6	34.65
CKZ-B75260	5760	280	100	260	200	130	230	6-M18	25	35	75	138	22×5.4	8	42.38
CKZ-B80300	7500	280	100	300	230	136	265	6-M18	25	35	80	138	22×5.4	8	57.17
CKZ-B25100	400	750	350	100	75	80	88	6-M18	10	16	25	82	8×3.3	4.5	2.62
CKZ-B28105	400	700	300	105	80	68	95	6-M8	15	16	28	70	10×3.3	4.5	2.75
CKZ-B3090	350	800	380	90	62	49	75	6-M6	10	15	30	50	8×2.0	4	4.86
CKZ-B3290	380	800	380	90	65	60	80	8-M6	10	16	32	60	10×3.7	4	4.32
CKZ-B30110	404	700	300	110	80	68	95	6-M8	15	16	30	70	10×3.3	4.5	3.91
CKZ-B32125	1021	560	250	125	95	90	110	8-M8	15	12	32	92	10×3.3	4.5	6.53
CKZ-B35115	800	700	300	115	72	78	95	6-M8	15		35	78	10×3.3	4.5	4.63

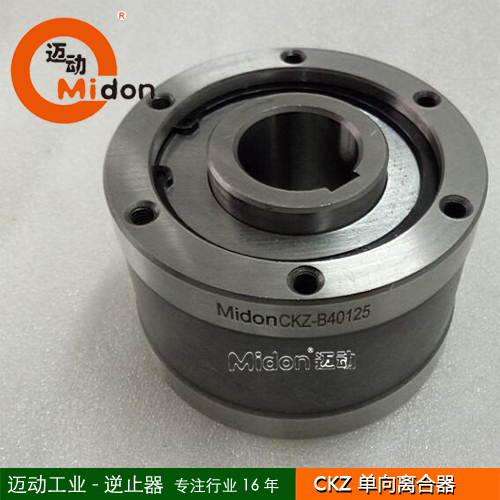

CKZ-B40125	800	600	300	125	95	76	110	6-M8	15	18	40	80	12×3.3	4.5	5.6
CKZ-B45190	2150	380	130	190	130	86	160	4-M4	20		45	86	14×3.8	6	17.5
CKZ-B55155	1735	490	200	155	125	100	140	8-M8	20	20	55	102	16×4.3	5	10.96
CKZ-B55175	1800	420	150	175	110	79	155	6-M10	20	15	55	87	16×4.3	5	14.92
CKZ-B60180	3100	420	150	180	140	124	158	8-M10	25	20	60	128	18×4.4	6	17.25
CKZ-B65180	3100	420	150	180	140	122	158	8-M10	25	20	65	124	18×4.4	6	16.68
CKZ-B80160	1830	420	150	-160	130	100	145	6-M8	25	20	80	112	22×5.4	6	11.42

單向離合器 CKZ 40125 5.jpg

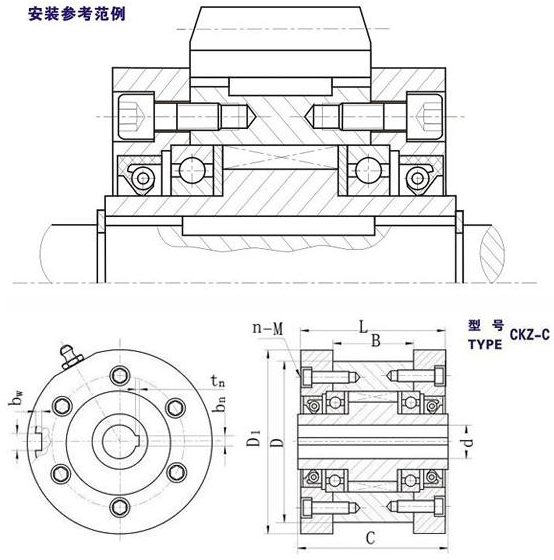

CKZ-C

特性：

CKZ-C為楔塊式單向離合器，內含兩套滾珠軸承支撐。依照不同需要，出廠時內含潤滑油或潤滑脂。內環與軸，外環與工件，用鍵聯結，用兩端蓋夾緊傳動工件。

常用在紡織、化工、食品、包裝、印刷等其它機械設備上.用作超越或定位送料離合器

型號	額定扭矩	超越極限轉速		外形尺寸〔mm〕									重量
	〔N·m〕	〔r/min〕		外環尺寸				內環尺寸			其他尺寸		（kg）
		內環	外環	D（h7）	B	n-M	bw×tw	D	C	bn×tn	D1	L
		內環	外環	D（h7）	B	n-M	bw×tw	(H7)	C	bn×tn	D1	L
CKZ-C1262	92	840	510	62	26	6-M5	4×2.5	12	50	4×1.8	70	48	0.95
CKZ-C1568	115	840	510	68	26	6-M6	4×2.5	15	50	4×1.8	76	48	1.13
CKZ-C2075	158	700	425	75	27	6-M5	5×3.0	20	51	4×1.8	83	49	1.4
CKZ-C25100	448	630	340	100	33	6-M8	6×3.5	25	57	6×2.8	104	55	3.07
CKZ-C30120	530	560	340	120	35	6-M8	12×5	30	63	12×3.3	130	61	4.68
CKZ-C35130	920	490	255	130	37	6-M8	12×5	35	65	12×3.3	140	63	5.75
CKZ-C40140	1516	420	212.5	140	43	6-M8	12×5	40	74	12×3.3	150	72	7.67
CKZ-C45150	1500	420	212.5	150	48	6-M8	14×5.5	45	78	14×3.8	160	76	9.74
CKZ-C50170	2350	350	170	170	51	6-M8	16×6.0	50	84	16×4.3	180	82	13.34
CKZ-C60190	3100	280	170	190	55	6-M8	18×7.0	60	94	18×4.4	200	92	17.71
CKZ-C80200	3960	210	127.5	200	60	6-M10	18×7.0	80	98	18×4.4	210	96	19.98
CKZ-C110250	7000	180	110	250	104	8-M8	32×11	110	146	32×7.4	262	144	50.12
CKZ-C110320	10000	130	80	320	115	8-M20	28×10	110	180	28×6.4	330	175	81.98

單向離合器 CKZ 40125 4.jpg

CKZ-D

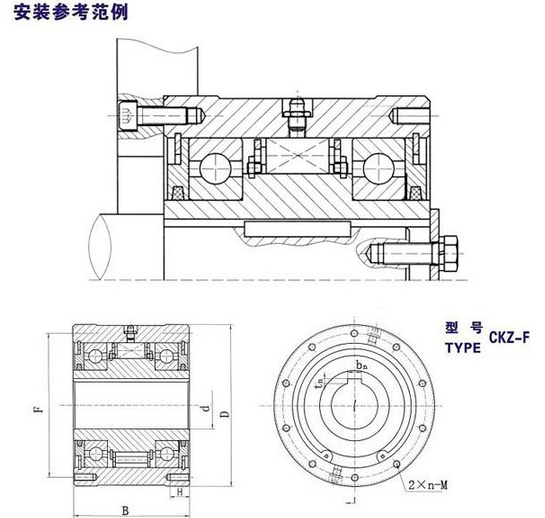

CKZ-F

特性：

CKZ-F系列為帶軸承非接觸式單向離合器。僅有內環被設計有單項功能。出廠時已含有潤滑劑。

內環與軸用鍵聯結，外環（h7）與機壁（H7）配合，用螺栓聯結。

常與減速機配套用在運輸、冶金、提升機、礦山、電力等設備上?？捎米鞣乐鼓孓D(zhuǎn)或高速超越、低速接合的雙速驅動切換裝置。

型號	額定扭矩	超越極限轉速		外形尺寸〔mm〕							重量
	〔N·m〕	〔r/min〕		外環尺寸					內環尺寸		(kg)
		nma×	nmin	D(H8）	F	B(js9)	n-M	H	d(E7)	bn×tn
CKZ-F25165	400	1500	480	165	145	125	8-M8	20	25	8×3.3	20.51
CKZ-F30170	500	1500	470	170	150	130	8-M8	20	30	8×3.3	22.46
CKZ-F35175	600	1500	450	175	155	130	8- M10	20	35	10×3.3	23.58
CKZ-F40185	800	1500	430	185	162	130	8- M10	25	40	12×3.3	24.16
CKZ-F50190	1000	1500	420	190	168	135	8- M10	25	50	14×3.8	26.95
CKZ-F55195	1250	1500	400	195	172	145	8- M10	25	55	16×4.3	31.31
CKZ-F55205	1600	1500	400	205	185	145	10- M10	25	55	16×4.3	34.81
CKZ-F60208	1600	1500	400	208	185	150	10- M10	25	60	18×4.4	36.71
CKZ-F65220	2000	1500	400	220	195	150	10- M10	25	65	18×4.4	40.88
CKZ-F70230	2500	1500	390	230	205	150	12-M12	25	70	20×4.9	44.42
CKZ-F80245	4000	1500	380	245	218	160	12-M12	25	80	22×5.4	52.93
CKZ-F90260	6300	1500	370	260	230	160	12-M14	25	90	22×5.4	58.74
CKZ-F100275	8000	1500	370	275	245	170	12-M14	25	100	28×6.4	68.83
CKZ-F110295	10000	1500	370	295	260	185	12-M16	30	110	28×6.4	85.46
CKZ-F130330	12500	1500	350	330	295	200	12-M16	30	130	32×6.4	113.44
CKZ-F140360	16000	1500	350	360	320	215	12-M18	30	140	36×8.4	145.81

公司名稱：上海邁動機電設備有限公司

公司地址：上海青浦工業區崧海路98號

郵政編碼：201703

公司電話：021-54422420

公司傳真：021-54422420-801

郵箱：shmidon@126.com

戶名：上海邁動機電設備有限公司

稅號：310112660703692

開戶行：工行上海莘莊支行

賬號：1001140209007024765

電話：021-54422420 54422402

傳真：021-54422420-801

地址：上海莘莊工業園區申富路128號（開票）

地址：上海青浦工業園區崧海路98號（收貨地址）

上海邁動機電設備有限公司提供17%的增值稅發票；

品質100%保證，讓你更放心使用。
