首頁 » 邁動產品 » 聯軸器 » 伺服聯軸器

產品 介紹Product

產品名稱：

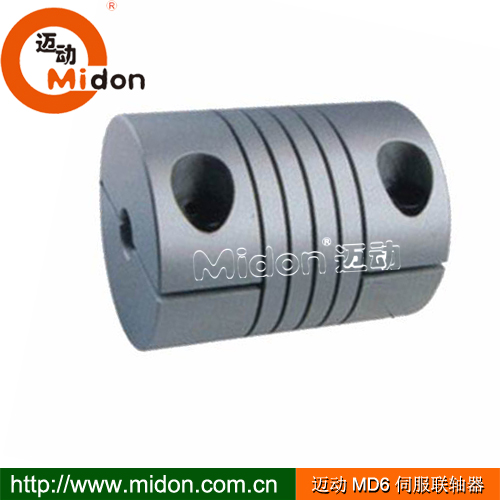

MD6（螺旋式）伺服聯軸器
產品特性：
1、成形一體，0回轉間隙；
2、高轉速，小慣量，高靈敏度；
3、彈性作用補償能力好?？蓾M足角向、軸向和徑向偏差。
品牌：
邁動工業
材質：
鋁合金、SC45#鋼
表面：
經調質精加工處理，表面光潔。
壽命：
正常使用2~3年
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other




   MD6系列 邁動（螺旋式）伺服聯軸器，，高疲勞抵抗，等速回轉。允許平行偏差0.25mm,角度偏差5°，軸向偏差±0.25mm。有鋁合金和不銹鋼材料可供選擇，一體化、小型、低慣量，廣泛應用于編碼器及微型電機的傳動聯結。產品廣泛應用于冶金，石油，礦山，紡織，印刷，建材，化工等行業。

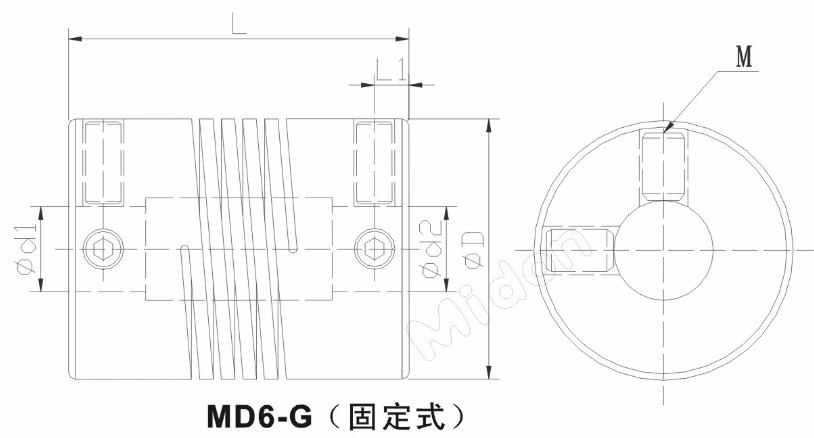

MD6系列邁動（螺旋式）伺服聯軸器基本尺寸參數

MD6系列  邁動（螺旋式）伺服聯軸器
型號
 Model 		d1/d2 DLL1FM擰緊力矩額定扭矩最大扭矩最高轉速慣性力矩 靜態扭矩剛性徑向偏差角向偏差軸向重量
MD6-G15            3~515212.6
M30.70.20.4130003.0×10-7            360.122.0
10
MD6-G17            4~617233.1
M30.70.30.6120003.2×10-7            650.122.0
12
MD6-G19            5~819192.6
M41.50.51100006.1×10-6            1000.122.0
12
MD6-G25            5~1025253.6
M41.71.22.4100002.6×10-6            1700.12.0
28
MD6-G29            6~1329293.6
M51.71.63.280008.9*10-6            2600.12.0
44
MD6-G38            8~1538384.2
M53.84.28.480003.2*10-5            3300.12.0
78
MD6-G50            12~1950515.3
M6491860009.8*10-5            5600.12.0
130

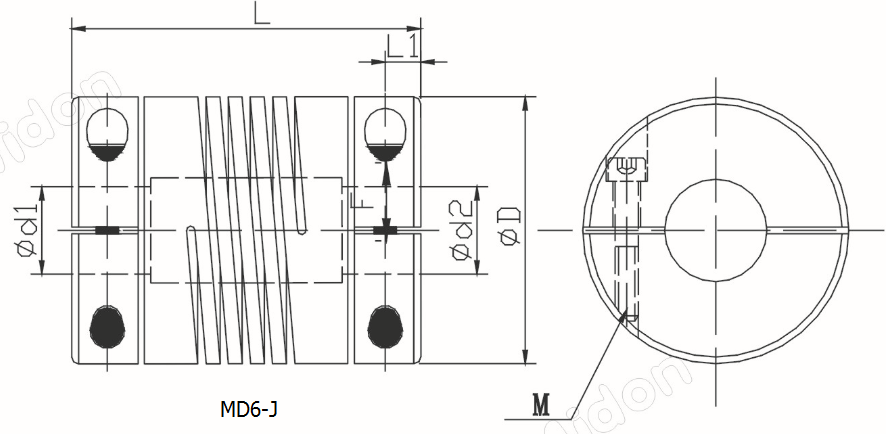

型號

 Model

d1/d2DLL1FM擰緊力矩額定扭矩最大扭矩最高轉速慣性力矩 靜態扭矩剛性徑向偏差     角向偏差            重量
MD6-J15            3~515212.6
M30.70.20.4130003.0×10-7            360.122.010
MD6-J17            4~617233.1
M30.70.30.6120003.2×10-7            650.122.012
MD6-J19            5~819223.1
M2.510.5180006.1×10-6            1100.1214
MD6-J25            5~1025314.2
M31.51.22.460002.6×10-6            1700.1234
MD6-J29            6~1329385
M321.63.250008.9×10-6            2600.1248
MD6-J38            8~1538415.9
M544.28.445003.2×10-5            3300.1296
MD6-J50            12~1950516.7
M67.591845009.8×10-5            5600.12140




【邁動工業】相關產品
萬向聯軸器膜片、彈簧聯軸器伺服聯軸器星形、柱銷聯軸器梅花、輪胎聯軸器
SWC萬向節聯軸器M100邁動單膜撓性聯軸器MD1邁動伺服聯軸器XL邁動星形彈性聯軸器HRC邁動梅花聯軸器
SWP萬向節聯軸器M200邁動雙膜片聯軸器MD2邁動（膜片彈性）伺服聯軸器XLD邁動星形彈性聯軸器L系列邁動梅花彈性聯軸器
WSD邁動單節萬向聯軸器MP100邁動單膜片撓性聯軸器MD3邁動（脹緊式）伺服聯軸器TL邁動彈性柱銷）聯軸器NL邁動鼓形齒式聯軸器
WS邁動雙節萬向聯軸器MP200邁動雙膜片撓性聯軸器MD4邁動（波紋管）伺服聯軸器HL邁動（彈性柱銷）聯軸器ML邁動梅花彈性聯軸器
WSS邁動伸縮雙節聯軸器JSS邁動彈簧聯軸器MD5邁動（十字滑塊）伺服聯軸器HLL邁動（彈性柱銷）聯軸器FU邁動輪胎彈簧聯軸器
WSQ邁動輕形萬向聯軸器JS邁動彈簧聯軸器MD6邁動（螺旋式）伺服聯軸器ZL邁動齒式（柱銷）聯軸器UL邁動輪胎彈性聯軸器






伺服聯軸器的安裝使用方法：
1. 安裝前應首先檢查原動機和工作機兩軸是否同心，兩軸表面是否有包裝紙和碰傷，聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈，碰傷用細銼處理好。然后檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符?！　?/span>

2. 為了便于安裝，最好是將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝后保證軸頭不能凸出半聯軸節端面，以齊平為好。檢測兩半聯軸節之間的距離：

3.安裝螺栓：把螺栓從法蘭盤小孔外側穿入，從另一件法蘭盤大孔外側穿出套上緩沖套、彈性墊圈、扭上螺母,用扳手將螺母把緊。如安裝不適或拆除更換，又不損傷軸及半聯，安裝完畢后，轉動自如無別勁為好。
4. 操作工須知：在啟動設備前應先檢查聯軸器的螺母是否有松動或脫落，如有要及時將螺母用扳手把緊。應先空載啟動設備1分鐘后將負載管線閥門打開；停機順序相反。(請每月將聯軸器外部用機油涂刷一遍)?！?/span>
