  • MGE節能形永磁聯軸器

首頁 » 邁動產品 » 聯軸器 » 永磁聯軸器

產品 介紹Product

產品名稱：
MGE節能保護型永磁聯軸器，永磁偶合器
產品特性：
MGE節能保護形永磁聯軸器，偶合器
品牌：
邁動工業
材質：
表面：
壽命：
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other

MGE節能保護型永磁聯軸器，MGE節能形永磁偶合器。

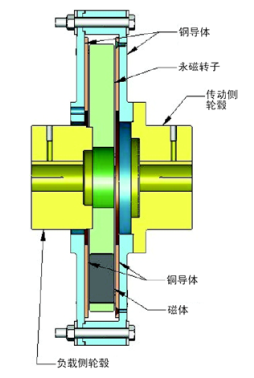

工作原理

       MGE 由兩個沒有物理連接的單獨元件組成。內含強力永久稀土磁的精加工鋁轉子安裝在一根轉軸

上；包含鋼外殼、配有銅環的導體安裝在另一根轉軸上。耦合器傳遞的扭矩由銅導體和磁體之間的相對

運動產生。這種運動在與永久磁體相互作用的銅導體內形成磁場，從而通過氣隙傳遞扭力。MagnaDrive

產品在設計上能最大限度地減少電磁干擾（EMI）。每個耦合器的通量水平低于相關電機發出的電磁干擾

MagnaDrive 耦合器提供分離式緩沖啟動。因?yàn)殡姍C(jī)不必克服負載慣性，因此大大減小了峰值電流，縮短了浪涌持續時間。這種緩沖啟動的效果可達到節約能源（參見圖表），減少設備磨損。對許多應用情況而言，較低的峰值電流可能有利于減小用電率。同時，耦合器氣隙可以在安裝過程中進行調節，在低于最大流量的條件下運行泵機、風機或鼓風機。根據離心機相似定律達到相當顯著的節能效果。


MGE偶合器的規格數據（0.125標準空隙）


型號1800RPM 轉速下的樣本額定值（HP）3600RPM 轉速下的樣本額定值（HP）ANSI額定
    功率		最大工作
    扭力		高峰額定扭力最大轉速
    （RPM）
運行因
    數1.3		運行因
    數1.8		運行因
    數1.3		運行因
    數1.8		1800RPM
    轉速下的
    HP（1）		英尺磅英尺磅英尺磅英尺磅
MGE-012.31.74.5313.4418.81055000
MGE-0396.41712517.120533.84054000
MGE-072316.5453318556608710406800
MGE-11836016512072211253731738004500
MGE-152211604403201905616731842101003600
MGE-09417302不詳不詳3601056126721583190003000
根據1800RPM轉速下的最低效率為95%額定功能不能依據其他速度衡量。


型號重量（輪轂較少）尺寸（英寸）
IbD（直徑）L（全長）W（中心構件寬度）
MGE-0154.752.751.25
MGE-037.56.541.25
MGE-07209.256.062.5
MGE-114913.136.62.5
MGE-158317.1310.53
MGE-1912721.1310.53


MGE標準輪轂數據（也可提供特殊尺寸）符合ANSIB73和AP1610標準

型號重量（磅）    （近似值）標準 DBSE 范圍（英寸）標準軸直徑（英寸）最大軸直徑
MGE-01


0.875
電機側一體式.25-1.50.375,.500，.625，.750，.875
負載側一體式.375，.500，.625，.750，.875
MGE-03


1.375
電機側1.5.25-2.00.625，.750，.875,1.125,1.375
負載側1.5.6.25，.750，.875,1.125,1.375
MGE-07


1.75
電機側6.25-3.50.875,1.125,1.375,1.625
負載側5.875,1.125,1.625
MGE-11


2.625
電機側11.25-3.501.125,1.375,1.625,1.875,2.125,2.375
負載側9.875,1.125,1.375,1.625
MGE-15


3.544
    （90mm）
電機側23.25-4.501.500至3.500，增加0.125
負載側181.500至3.500，增加0.125
MGE-19


3.544
    （90mm）
電機側23.25-4.501.500至3.500，增加0.125
負載側181.500至3.500，增加0.125
DBSE=兩軸末端間距
按照AGMA標準9002-A86一級間隙配合輪轂鉆孔標準輪轂材料為合金鋼
