產品名稱：
GSS 雙鼓形齒式（中間套加長）聯軸器
產品特性：
1、可滿足遠距離聯軸同步運轉的傳動設備中；設備大，要求同步運轉性好。
2、鼓形齒式聯軸器屬于剛性聯軸器，具有徑向、軸向和角向等軸線偏差補償能力，一般為±1°
3、具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及使用壽命長等優點；材料：45#調質/鍛鋼；
4、適用于低速重載工況，如冶金、礦山、起重、運輸、石油、化工機械等各類機械的軸系傳動中。
品牌：
邁動工業
材質：
SC45#調質/鍛鋼
表面：
經調質精加工后發黑處理，表面光潔。
壽命：
正常使用2~3年
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other

GSS 雙鼓形齒式（中間套加長）聯軸器




鼓形齒式聯軸器是由相同的齒數的鼓形外齒圈和帶凸緣的內齒圈，及鉸制螺栓組合而成的剛性聯軸器，外齒軸圈的齒呈鼓型，中間厚兩端薄，軸線上形成球結構，可避免齒部棱角接觸引起的應力集中。

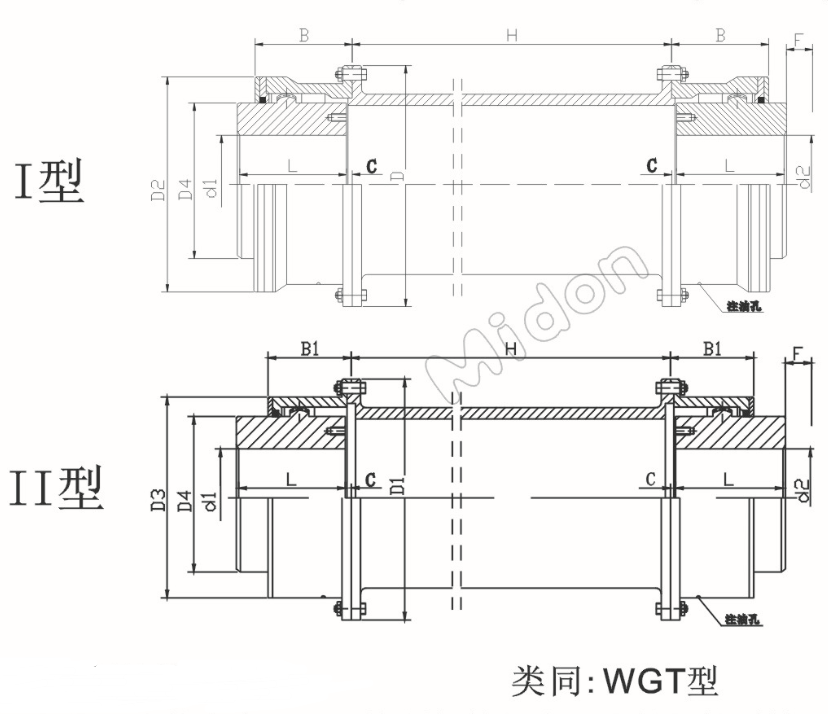

GSS 系列  邁動雙鼓形齒式聯軸器（中間套加長）

型號

TYPL

轉矩 TnKn.m最大轉速r/min

軸徑

d1d2

軸孔長

L

外徑

D

外徑2

D1

鼓徑

D2

鼓徑2

D3

臺徑

D4

齒圈

B

齒圈2

B1

空間

F

中軸長

H

間隙

C-I

間隙

C-II

間隙

C-J1

重量

kg

GSS10.71400025-4244-1121221159888605850307533125.66
GSS21.25400030-5682-112150145118108776852308033169.78
GSS32.5400040-6384-1421701651401259080543080331616.7
GSS44.5400040-8084-172200195160145112905830100331725.6
GSS57.1400040-9084-1722252151801681281006330100331935
GSS610400060-100107-2122452302001851451126730100552051.6
GSS714375060-110107-2122722652302101601227430120552068.6
GSS820330080-125132-2122902722452251761368130120552080
GSS925300080-140167-25231530526524519014088301555528106
GSS10402650100-160167-30235534030028022516598301555528160
GSS11562350100-180167-302412385345325256180112401758832217
GSS12802100130-200202-352440435375360288210125402058832305
GSS131121850160-220242-352490480425400320235136502058832395
GSS141601850190-260282-41054554046244036226515850240101010530
GSS152241500240-280330-47058056048845038528016850240101010685
GSS162801300240-300330-47065059056050044030018050240121212948
GSS173551200240-320330-470690630600530460325195502801212121059
GSS184501050240-360330-550750680650580510350210602801212121400
GSS19560950240-380330-550775700690600535372220603501212121544
GSS20710800260-440330-650825740730640580392230603501414142100
GSS21800750280-440380-650925830825720620405240603501414142482
GSS22900650320-460380-650950860850840665410246604001414142800
GSS231000600360-500450-6501030930900800710440260604001414143183
GSS241250550380-520450-8001060960925820730450270704001414163801
GSS251120850400-4806501120970724870760480288724321515164443
GSS261250825420-5006501160990733900780500300754501515164791
GSS271400800450-53065012101060739940820500300754502020205758
GSS281600770480-56065012501080805970850500300754502020206232
GSS292240725500-600800134012007981040910550330824952020207549
GSS302800700530-630800139012408061080940550330824952020209514


訂貨書寫示范：GSS1-YA?25*L45/JA?42*L80/+H75    關于Y，J，J1，Z型孔，A型鍵槽等，請見P4頁
