首頁 » 邁動產品 » 離合制動器 » 濕式電磁離合器

產品 介紹Product

產品名稱：
DLM10濕式離合器(A)，DLM10干式離合器（G)
產品特性：
DLM10濕式離合器(A)，DLM10干式離合器（G) 用油液冷卻的，稱為濕式離合器
品牌：
邁動工業
材質：
45鋼，調質
表面：
發黑，注PU
壽命：
2
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other

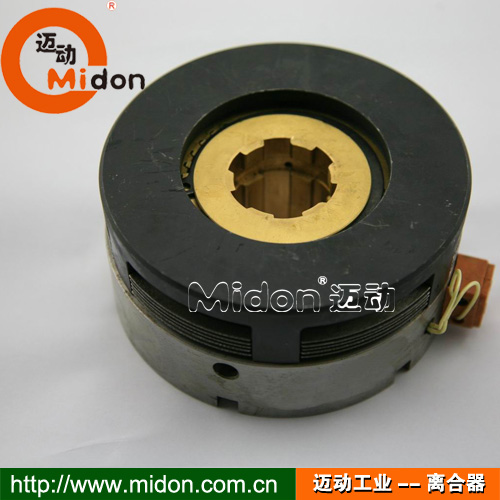

DLM10濕式離合器(A)，DLM10干式離合器（G)


DLM10 干式、DLM10濕式離合器，其冷卻油不對摩擦片起保護作用，而使動力傳遞平滑柔和，其優點是使用壽命長，一般不會發生故障，除非違反操作規程，經常使離合器處于半離合狀態工作。多用于自動變速器上，如現在普遍使用的手自一體化變速器。通過液壓缸的作用壓緊多個鋼片和摩擦片使離合器結合，回油后則在彈簧力的作用下使鋼片和摩擦片分離。


LM10濕式離合器(A)，DLM10干式離合器（G)

DLM10 Series Electromagnetic Multidisc Clutches
主要性能參數


規格 Model額定動力矩
Rated
Torque
(N.m)		額定靜力矩
Rated Static
Torque N.m		空載力矩
Drag Torque
(≦ ) N.m		接通時間
Engagement
Time(≦ )S		斷開時間
Disengagement
Time(≦ )S		額定電壓
Rated
Voltage
D.C(V)

線圈消耗功(20℃)

Coilpower(20℃)W

允許最高轉速

Max Allowed

Speed（r/min）

重量
weighnt
（kg）

DLM10-1A

DLM10-1G

12.5 20/14 0.088/0.05 0.14/0.11 0.03/0.025 24 26 3000 2

DLM10-2A

DLM10-2G

25 40/27.5 0.175/0.10 0.18/0.14 0.032/0.028 24 27 3000 2.6

DLM10-4A

DLM10-4G

40 63/44 0.280/0.16 0.20/0.18 0.04/0.03 24 33 3000 3.2

DLM10-6A

DLM10-6G

63 100/70 0.350/0.26 0.25/0.20 0.045/0.04 24 43 3000 4

DLM10-10A

DLM10-10G

100 160/110 0.500/0.35 0.28/0.25 0.06/0.045 24 43 3000 5.5

DLM10-16A

DLM10-16G

160 250/175 1.00/0.56 0.30/0.28 0.08/0.06 24 47 2500 7.8

DLM10-25A

DLM10-25G

250 400/280 1.50/0.88 0.35/0.30 0.11/0.08 24 55 2200 11

DLM10-40A

DLM10-40G

400 630/440 2.50/1.40 0.40/0.35 0.12/0.11 24 62 2000 15

DLM10-63A

DLM10-63G

630 1000/700 4.00/2.20 0.50/0.40 0.15/0.12 24 70 1750 21

DLM10-100A

DLM10-100G

1000 1600/1100 6.00/3.00 0.60/0.50 0.18/0.15 24 79 1600 32

DLM10-160A

DLM10-160G

1600 2500/1750 10/5.5 0.90/0.70 0.22/0.18 24 93 1350 50

DLM10-250A

DLM10-250G

2500 4000/2750 15/8.6 1.15/0.90 0.28/0.25 24 110 1200 77

DLM10-400A

DLM10-400G

4000 6300/4400 24/14 1.30/1.20 0.35/0.30 24 123 1000 122

DLM10-630A

DLM10-630G

6300 6800 22.5 2.1 0.4 24 137 900 194
DLM10-1000A

DLM10-1000G

10000 11000 36 3.6 0.6 24 180 750 300




DLM10濕式離合器(A)，DLM10干式離合器（G) ：

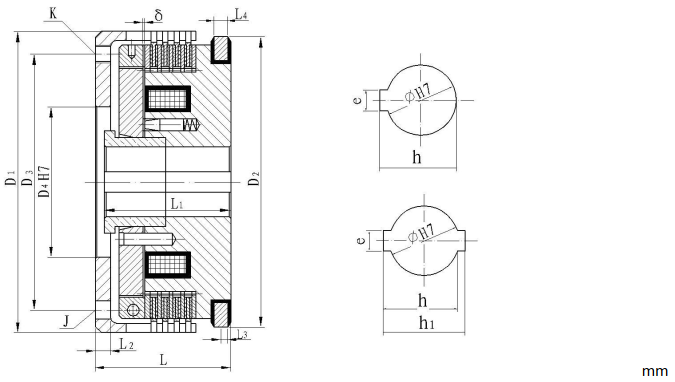

外形及安裝尺寸


DLM10濕式離合器(A)，DLM10干式離合器（G) 具體參數如下：

規格 Model徑向尺寸 Radial Dimensions
軸向尺寸 Axial Dimensions
電刷
Typle
D1D2D3D4φehJKLL1L2L3L4εbru

DLM10-1A

DLM10-1G

100 100 85 50 18 50+0.025 19.9+0.14 2Xφ6 4XM6 45 42 5 5.5 8 0.30濕式
DS-005



干式

DS-006

DLM10-2A

DLM10-2G

110 110 90 55 20 60+0.025 22.3+0.14 2Xφ6 4XM6 48 45 5 5.5 8 0.30

DLM10-4A

DLM10-4G

120 120 100 60 25 80+0.03 27.6+0.14 3Xφ6 6XM6 52 48 6 5.5 8 0.30

DLM10-6A

DLM10-6G

132 132 105 65 30 80+0.03 32.6+0.17 3Xφ6 6XM8 55 50 7 5.5 8 0.30

DLM10-10A

DLM10-10G

147 145 120 75 40 120+0.035 42.9+0.17 3Xφ8 6XM8 58 53 7 5.5 8 0.35

DLM10-16A

DLM10-16G

162 160 135 85 45 140+0.035 48.3+0.17 3Xφ8 6XM8 62 57 7 5.5 8 0.40

DLM10-25A

DLM10-25G

182 180 155 95 50 160+0.035 53.60+0.20 3Xφ10 6X M10 68 63 8 6 8 0.45

DLM10-40A

DLM10-40G

202 200 170 120 60 180+0.035 64+0.20 3Xφ10 6X M10 76 70 9 6.25 8 0.50

DLM10-63A

DLM10-63G

235 230 200 125 70 200+0.0435 74.3+0.20 3Xφ14 6X M12 86 80 10 6.25 8 0.60

DLM10-100A

DLM10-100G

270 255 235 150 70 200+0.0435 74.3+0.20 3Xφ14 6X M12 100 92 12 8.5 10 0.70

DLM10-160A

DLM10-160G

310 295 260 180H8 75 20±0.026 81.1+0.20 3Xφ16 6X M16 115 107 14 8 10 0.80

DLM10-250A

DLM10-250G

360 340 305 200H8 100 28±0.026 106.4+0.20 3Xφ16 6X M16 132 122 15 8.5 10 0.90

DLM10-400A

DLM10-400G

420 395 350 235H8 120 320+0.05 126.7+0.20 4Xφ20 6X M16 150 138 17 8.5 10 1

DLM10-630A

DLM10-630G

485 455 400235H8130 32+0.01+0.07 136.7+0.20 4Xφ20 8X M20 172 157 20 10.5 12 1.1

DLM10-1000A

DLM10-1000G

560 530 460 280 145 32±0.03 154.2+0.20 4Xφ25 4X M24 200 183 22 10.5 12 1.3.

注意：

 1. 表中所列 D3、 J、 K 為用戶連接尺寸，用戶自行加工，本表數據僅供參考。
 2. 250A/250AG， 400A/ 400A.G、 630A.G、 1000A.G， G 為雙鍵孔，位置為 180°， h1 為 112.80+0.2， 113.40+0.52,143.40+0.52,163.40+0.2


Remark: (英文譯）

1. D3、 J、 K list in the list are sizes using for join of customer and processed by customer himself. The data of this list are for reference only
2. 250A/250AG， 400A/ 400A.G、 630A.G、 1000A.G， G are double-Kay hole. The position in 180° ,h1 is 112.8 plus0+0.2,133.4plus0+0.52,143.4 plus0+0.52,163.4 plus0+0.2
