首頁 » 邁動產品 » 聯軸器 » 膜片聯軸器

產品 介紹Product

產品名稱：

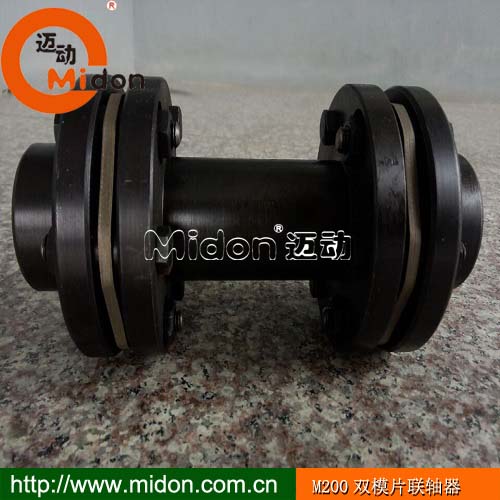

M200 雙膜片中間加長聯軸器 M200中間加長雙膜片聯軸器 中間加長雙膜片聯軸器廠家
產品特性：
1、雙模片組成，補償能力強，有更大的撓性，允許有更大的軸向、徑向和角向偏移。
2、結構簡單、重量輕、體積小、裝拆方便，免潤滑，具有減振、無噪聲，無磨損的特性。
3、傳動效率和精度度高，可達99%。適用于中、高速大功率傳動。
4、能適合長時間運作，使用壽命長。左相對高溫（-80+300）和惡劣環境中工作，能在有沖擊振動條件下安全的運作。能精確傳遞轉速，運轉無轉差。材料：SC45#鍛鋼+不銹鋼膜片組合而成。
5、可以改變C的長度來實現遠距離的傳動。
品牌：
邁動工業
材質：
SC45#鍛鋼+不銹鋼膜片組合而成
表面：
經調質精加工后噴漆處理，光潔。
壽命：
正常使用3~5年
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other





M200系列  邁動膜片聯軸器

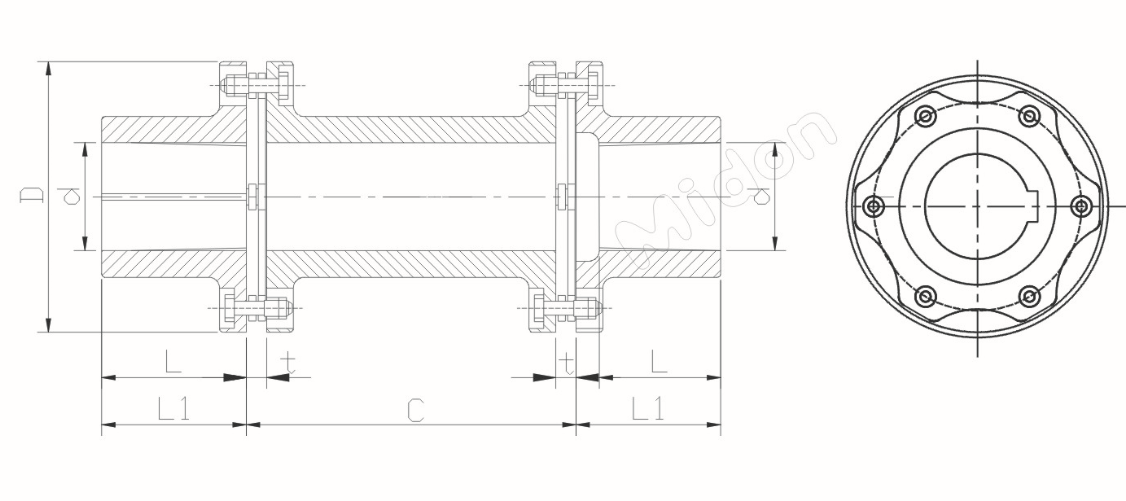

基本參數和主要尺寸（JB/T  9147-2000）
 型號公稱轉矩Tn KN.m瞬間最大轉矩 KN.m許用轉速 r/min軸孔直徑 d軸孔長度            DtC minJMI型扭轉剛度 C重量 kg
L 推薦L,L1
 M204            0.0250.08600014-423520-35908.81001*1041.8
 M205            0.0630.18500018-254530-621009.51001.4*1042.4
 M206            0.10.315500020-305038-82120111201.87*1044.1
 M207            0.160.5450024-355538-8213012.51203.12*1045.4
 M208            0.250.71400028-406044-112150141404.32*1048.8
 M209            0.41.12360032-506560-11217015.51406.88*10413.4
 M210            0.631.8300040-607084-1422101915010.4*10422.3
 M211            12.5280045-708084-14224022.518016.1*10436
 M212            1.64250055-808584-1722602422026.2*10448
 M213            2.56.3200063-9590107-172280172507.88*10485
 M214            49180075-11095107-21230019.529010.5*104112
 M215            6.312.5160090-125120132-2123402330014.1*104152



【邁動工業】相關產品
萬向聯軸器膜片、彈簧聯軸器伺服聯軸器星形、柱銷聯軸器梅花、輪胎聯軸器
SWC萬向節聯軸器M100邁動單膜撓性聯軸器MD1邁動伺服聯軸器XL邁動星形彈性聯軸器HRC邁動梅花聯軸器
SWP萬向節聯軸器M200邁動雙膜片聯軸器MD2邁動（膜片彈性）伺服聯軸器XLD邁動星形彈性聯軸器L系列邁動梅花彈性聯軸器
WSD邁動單節萬向聯軸器MP100邁動單膜片撓性聯軸器MD3邁動（脹緊式）伺服聯軸器TL邁動彈性柱銷）聯軸器NL邁動鼓形齒式聯軸器
WS邁動雙節萬向聯軸器MP200邁動雙膜片撓性聯軸器MD4邁動（波紋管）伺服聯軸器HL邁動（彈性柱銷）聯軸器ML邁動梅花彈性聯軸器
WSS邁動伸縮雙節聯軸器JSS邁動彈簧聯軸器MD5邁動（十字滑塊）伺服聯軸器HLL邁動（彈性柱銷）聯軸器FU邁動輪胎彈簧聯軸器
WSQ邁動輕形萬向聯軸器JS邁動彈簧聯軸器MD6邁動（螺旋式）伺服聯軸器ZL邁動齒式（柱銷）聯軸器UL邁動輪胎彈性聯軸器






邁動工業膜片聯軸器的安裝說明：

1、  螺栓是膜片聯軸器的重要核心部件，它的安裝正確與否直接影響到產品的性能壽命和安全性，否則會造成一定的人力和配件的浪費。因此正確安裝膜片聯軸器螺栓方向是關鍵的一環，并千萬切記不要裝反和丟下任何一個小零件包括彈簧墊圈，才能使螺栓組件發揮它的優良性能，不會使膜片聯軸器其它部件損壞。

2、膜片聯軸器螺栓配合段與法蘭盤小孔配合段間隙，一般根據螺栓直徑為0.20mm ～0.30mm此配合段起到傳遞扭矩非常關鍵的作用，如果間隙超標必須更換。緩沖套與膜片鉚釘內孔與螺栓直徑間隙為0.5mm～0.7mm，起到壓緊和定位膜片作用。如果膜片聯軸器螺栓方向裝鍇容易造成螺栓偏斜，而膜片會因此而扭曲變形。

3、正確安裝膜片聯軸器螺 栓方法：把螺栓從法蘭盤小孔外側穿入，再穿入膜片孔中(注意膜片的方向，膜片是由許多單個薄片由鉚釘和鉚釘墊圈，鉚釘墊圈處應與緩沖套相接觸，否則會影響 鉚釘組的使用壽命)，再從另件法蘭盤大孔外側穿入套上緩沖套，彈性墊圈，擰上螺母緊固時要注意使螺栓不要轉動，安裝螺栓時一定要注意螺栓方向，不要隨意安裝螺栓方向，否則會造成膜片扭曲，長期運轉會使膜片和螺栓配合段表面、半軸節小孔處的損壞。因為螺栓與法蘭盤配合段表面是傳遞轉矩非常重要的配合段，表面 完好性直接影響使用性能。

邁動工業溫馨提示：安裝注意事項

· 在安裝膜片聯軸器螺栓時如果方向安裝錯誤就會造成膜片扭曲變形
