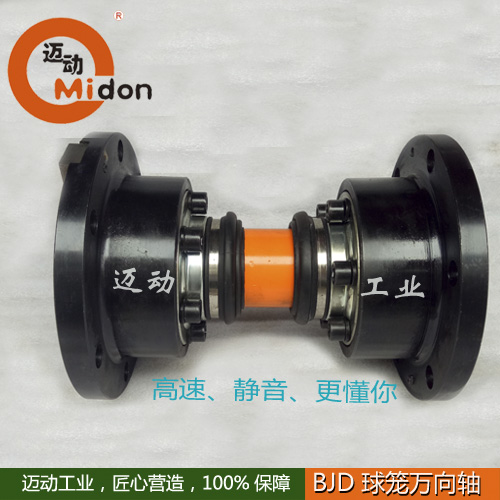

產品名稱：: QWL球籠萬向聯軸器 QL球籠萬向聯軸器萬向軸

產品特性：: QWL球籠萬向聯軸器，QWL球籠萬向聯軸器 QL型球籠萬向聯軸器，國標球籠聯軸器

品牌：: 邁動工業

材質：: 45#鋼

表面：: 經調質精加工后發黑處理，光潔。

壽命：: 正常使用3~5年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

QWL球籠萬向聯軸器

傳動方式可采用滑動傳動，也可采用滾動傳動。采用滑動傳動時，為了緩沖和減振，在球臂和傳力臂上安裝有聚合物緩沖套3。當采用滾動傳動時，則在球臂和傳力臂上將原裝有的緩沖套3改裝為滾動件，同時，在球頭和臼座之間亦將原裝有的緩沖墊改為滾動件，以適應剛性傳動的需要。

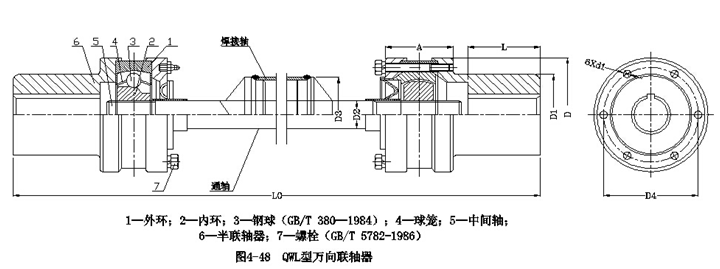

QWL型球籠式萬向聯軸器（帶軸套型）

QWL型球籠式萬向聯軸器基本參數和主要尺寸（GB/T7549-87）mm
型號Typle	外徑 D	公稱轉矩 n.m	最大軸角βax/(°)		軸孔直徑	軸孔長度 L		L_0-min		伸長 Ls	A	D₁	D₂	D₃	D_-4	螺栓 d₁
型號Typle	外徑 D	公稱轉矩 n.m	靜止時	工作時	d(H7)	Y	J	通軸	焊接軸	伸長 Ls	A	D₁	D₂	D₃	D_-4	螺栓 d₁
QWL1	85	180	16	14	25-35	62-82	44	284	392	24	48	55	20	50	66	M8
QWL2	100	355	16	14	32~45	82~112	60	394	478	32	56	66	30	50	80	M8
QWL3	130	800	18	16	45~70	112~142	84	443	561	40	68	90	31.5	60	106	M10
QWL4	150	1400	18	16	55~75	112~142	84	537	643	48	80	105	44.5	76	124	M12
QWL5	175	2240	18	16	63~90	142~172	107	574	714	54	92	120	50	89	140	M16
QWL6	200	3150	18	16	71~110	142~212	107	675	805	54	103	140	57.5	102	159	M12
QWL7	220	4500	18	16	80~120	172~212	132	701	840	54	110	160	63	102	180	M12
QWL8	245	6300	20	18	90~140	172~252	132	710	910	60	124	180	76	14	197	M16
QWL9	275	10000	20	18	100~160	212-302	167	842	1065	70	173	205	81	140	226	M16

續上表

型號Typle	轉動慣量I/kg·m²				質量m/kg				P
型號Typle	通軸	焊接軸	通軸	焊接軸	通軸	焊接軸	通軸	焊接軸	P
QWL1	0.0019	0	0	0	3.94	4.68	0.25	0.55	5000
QWL2	0.0051	0.01	0	0	7.21	7.92	0.56	0.55	6000
QWL3	0.019	0.02	0	0	14.7	19	0.61	0.68	10000
QWL4	0.0444	0.05	0	0	25.1	27.4	1.19	0.88	14000
QWL5	0.1124	0.12	0	0	36.3	40.2	1.54	1.04	20000
QWL6	0.2164	0.22	0	0	55.1	60	2.04	1.04	29000
QWL7	0.348	0.36	0	0	72.3	77.5	2.45	1.42	32500
QWL8	0.584	0.62	0	0.01	96.9	110	3.56	2.6	42500
QWL9	1.2623	1.3	0	0.01	148	163	4.04	2.6	75000

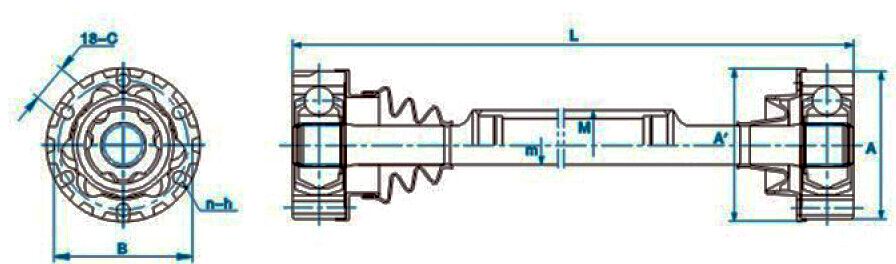

QL球籠萬向聯軸器（另加配法蘭和軸套形）

QL球籠萬向軸.jpg QL球籠萬向軸2.jpg

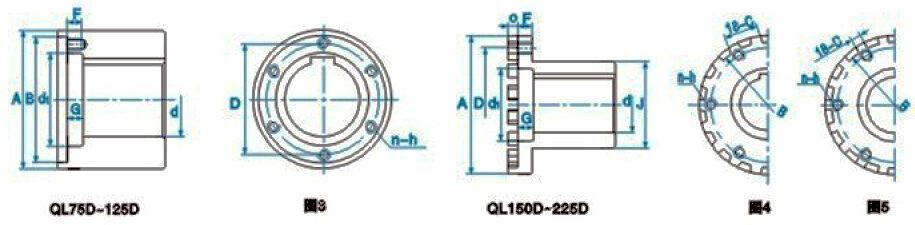

邁動工業 QL球籠萬向聯軸器基本參數和性能：

型號	圖例	外徑	套外徑	齒內根徑		螺孔均徑	*數量大小**	通軸	焊接軸	內徑	法蘭厚	止口深	股徑	最短長度L(min)		許用角度		伸縮量	最大轉矩		慣量kg.m2		重量kg
Typle	exp	A	A1	B	C	D	n-h	m	M	dmax	F	G	J	通軸	焊接軸	塔型密封	S型密封	S	動轉矩	靜轉矩	通軸	焊接軸	L=500	加長100
QL75	1	80	83	80		66	6-Ф8.5	25	50	45	15	13		145	505	±20	±10	20	590	1520	2.6*10^-3	2.9*10^-3	3.3	0.55
QL95	1	96	99	96		80	6-Ф10.8	30	50	55	18	15		190	505	±20	±10	25	1130	2500	5.7*10^-3	6.1*10^-3	5.9	0.55
QL125	1	128	182	128		108	6-Ф13	40	60	75	20	20		250	605	±20	±10	35	2750	5780	19*10^-3	19.5*10^-3	12	0.68
QL150	2	148	152	139	12.5	124	6-Ф13	50	76	80	24	25	110	250	705	±20	±10	40	4800	11500	42*10^-3	43*10^-3	21	1.04
QL175	2	168	172	159	42.4	140	6-Ф15.5	55	89	90	26	27	124	300	808	±20	±10	50	6800	15600	68*10^-3	71*10^-3	28	1.23
QL200	2	192	196	180	16.25	159	6-Ф15.5	65	102	105	28	30	145	335	805	±20	±10	55	11200	23500	139*10^-3	140*10^-3	42	1.85
QL225	2	215	220	203	54.7	180	6-Ф15.5	70	102	120	30	34	165	375	805	±20	±10	60	14700	29000	230*10^-3	232*10^-3	55	2.27

C值帶為單齒寬度

邁動工業萬向球籠傳動軸潤滑系統說明

一、要潤滑的原因：

　在邁動工業萬向傳動軸中，有個十字萬向節在工作中承受著較大的扭矩和交變負荷，如果有損壞，那它的形式主要是十字軸頸和里面的滾針軸承的磨損，時間用得久了沒及時潤滑，十字軸頸和滾針軸承碗工作面就會出現磨損或壓痕，嚴重的可能會剝落。這是為什么設備要潤滑的原因。所以保養是很重要。

二、邁動工業萬向聯軸器潤滑的方式：常用的方式有四種：人工潤滑，滴油潤滑，自動潤滑，保護罩潤滑。

三、邁動工業萬向聯軸器加潤滑的時隔：要視設備或部件工作時長為準：人工潤滑：8小時工作的設備，在運作之前7天內加油一次為好。24小時工作的，最好是，中間停息時，查檢加油一次。滴油潤滑，自動潤滑，保護罩潤滑。15天到30天檢查一次為宜。

四、邁動工業萬向聯軸器潤滑的方法：

1. 對安裝好的萬向軸，直接十字萬向關節部位加油口加油，用高壓油槍，油溢則止。啟動轉幾下后再加一次最好。

2. 對萬向伸縮段加油，同上：直接用高壓油槍口對準加油嘴加油。如果粉塵過多，要去除后再加。沒有或失去油啃的可以五金店買來補上去再加。

3. 如果人工加油：過程中可以轉動幾下或用其它工具讓它轉動幾圈后再加一次，確保到位。

4. 用滴油潤滑的：要注意查看瓶中是否還有油，及時檢查，周?chē)綀@地上，油沉要及時揸凈。

5. 自動潤滑裝置的：一月1次即可。

6. 保護罩潤滑：一個月內栓查2次即可。

7. 重要提醒：因使用時長或如果發現十字包及周?chē)钠骷p比較重的，應及時上報技術或更換處理。

8. 重要提醒：設備運轉過程中，不允許人工加油，請停下設備再加油。以防失誤傷及工人。

五、邁動工業萬向聯軸器潤滑油的選用：（鋰基脂潤滑油）

1) 鋰基潤滑脂，特別是12—經基硬脂酸鋰稠化的潤滑脂，通過電子顯微鏡可見其皂纖維形成雙股的、纏結在一起的扭帶狀，因此，具有良好的機械安定性。

2) 通過氣相色譜法測定，12—經基硬脂酸鋰和硬脂酸鋰對烷烴的吸附熱，發現12—羧基頂脂酸鋰和硬脂酸鋰，對皂纖維表面液相的結合強度，及對晶格內液相結合強度都是較大的，因此，鋰基潤滑脂具有較好的膠體安定性　

六、常識問題：

加注黃油鈣基脂為什么不能起到潤滑作用？
　　l、鈣基潤滑脂是由稠化劑鈣和基礎潤滑油組成的，其結構比較分散。如果傳動軸在大負荷下持續運轉的時間較長，則油膜中的基礎潤滑油大部分便被分離出來，油膜也就基本上不存在了。而且黃油在常溫下的流動性很差，滾針在工作中又只能作原地轉動。因此，當原有的油膜失效后，難以立即形成新的油膜，致使?jié)L針引軸承及十字軸呈半干摩擦或干摩擦狀態。
　　2、潤滑脂變質蒸發后形成較硬的皂質，本身不但不能起潤滑作用，而且還阻礙了滾針的滾動；再加上向節沒有排油裝置，變了質的潤滑脂既不能排出，新潤滑脂又不便注入。在保養作業時，注入的潤滑脂并不能進入塑膠針中間，而是從安全閥擠出來，軸承內的潤滑脂基本上仍是第一次注入的，并且已成了變質的皂質因而軸承仍得不到良好的潤滑。
　　3、由于黃油油膜的堅韌程度較差，而萬向節在工作中卻要承受較大的扭矩和交變負荷，因此在軸承中難以形成良好的油膜。所以，十字軸聯軸器的潤滑不宜用黃油，而應加注鋰脂油或常加齒輪油。
