首頁 » 邁動產品 » 聯軸器 » 萬向聯軸器

產品 介紹Product

產品名稱：
SWZ重型萬向聯軸器
產品特性：
SWZ型整體軸承座十字軸萬向聯軸器,十字軸萬向聯軸器利用其機構的特點，使兩軸不在同一軸線，存在軸線夾角β的情況下能實現所鏈接的兩軸連續回轉，并可靠地傳遞轉矩和運動
品牌：
邁動工業
材質：
45#鋼
表面：
經調質精加工后噴漆處理，光潔。
壽命：
正常使用3~5年
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other


SWZ  重型萬向聯軸器

▉優質特性：

1、十字軸萬向聯軸器利用其機構的特點，使兩軸不在同一軸線，存在軸線夾角β的情況下能實現所鏈接的兩軸連續回轉，并可靠地傳遞轉矩和運動。

2、十字軸式萬向聯軸器是用量較大的萬向聯軸器，軸承是十字軸萬向聯軸器的易損件。

3、幾種大型十字軸萬向聯軸器主要區別在于軸承座和十字叉頭的變化，形成不同結構的型式，為保證主、從動端的同步性，實際應用中均采用雙聯型式，雙聯的聯接方式不外乎焊接或法蘭盤通過螺栓聯接．

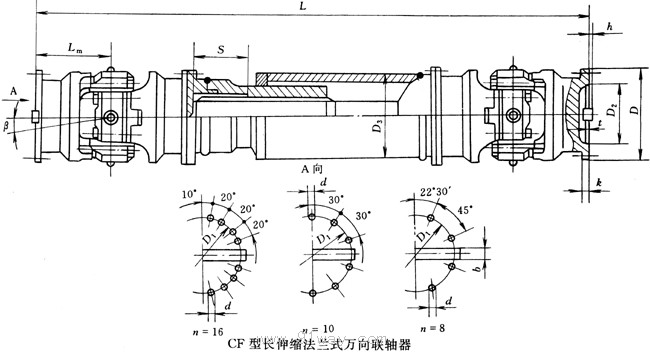

SWZ 重型萬向節的基本尺寸和參數


型號
Typle		回轉直 徑 D     公稱轉矩 Tn KN.m疲勞轉矩 Tn KN.m軸線折角 ?尺寸 mm
L1D1D2D3EE1bh/2n-d
SWZ16016018910°120138951141552068-13
SWZ19019031.51610°1351651151331752578-15
SWZ220220452210°1551901301592063298-17
SWZ260260804010°1802281551942564012.58-19
SWZ3003001256310°215260180219307401510-23
SWZ35035020010010°235310210273358501610-23
SWZ40040028014010°270358240299408701810-25
SWZ42542535518010°2953762553254210802016-28
SWZ45045045022410°3004002703514410802016-28
SWZ50050060031510°34044530037747129022.516-31
SWZ55055080040010°355492320426501210022.516-31
SWZ600600100050010°390536360450551510022.5

16-31

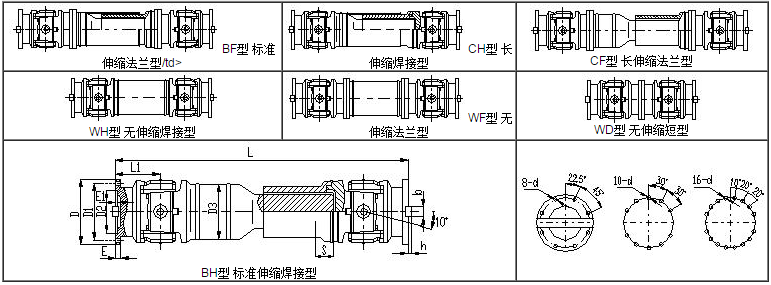

型式回轉直徑SWZ160SWZ190SWZ220SWZ260SWZ300SWZ350SWZ400SWZ425SWZ450SWZ500SWZ550SWZ600
BH型Lmin8509351085122014551585178518651990200023452655
重量 G80126198323477767112513501627222728353820
伸縮量 S7580100115120130145145185200210220
BF型Lmin98010901260142016001760204021502300260026702980
重量 G96150238388574908132916151959265833844368
伸縮量 S7580100115120130145145185200210220
CH型Lmin101011701370154016801920224023102480272029503090
重量 G95152247403578959139816712043268236054550
伸縮量 S170210250290290340390390460460550600
CF型Lmin116013401560177019302180253026402850311033503490
重量 G1101772844706721102160019402400311041505500
伸縮量 S170210250290290340390390460460550600
WH型Lmin58065076088010101120127013501450163017101850
重量 G61961512483206008709501260173022203200
WF型Lmin680750880101011701280145015701670187019502130
重量 G72112180300450690104012401490210026003307
WD型L480540620720860940108011801200136014201560
重量 G56901382263565328009841124157219862576
每增長100增重

BH

BF

WH WF

3.024.115.967.829.3713.6218.7219.1822.3728.7632.8742.26

CH

CF

5.757.5310.1214.7318.4127.1932.3838.0143.6550.4863.2287.25
