首頁 » 邁動產品 » 脹套漲緊套 » 脹套

產品 介紹Product

產品名稱：
LOCK4 脹套 LOCK4漲緊套 TLK300脹套 TLK300漲緊套 HC1漲緊套
產品特性：

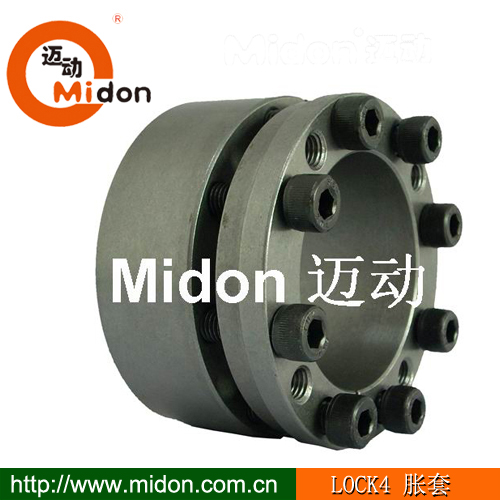

邁動工業——LOCK4脹緊套
實現無間隙免鍵聯接，無需鍵槽，100%品質保證。具有省時高效，避免傳統隱，公差損壞。具有高精度，大扭矩，自動調節中心作用，反復漲緊彈性好。
品牌：
邁動工業
材質：
45#鋼
表面：
經精加工后調質研磨，表面光潔。
壽命：
正常使用2~3年
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other



邁動工業——LOCK4脹緊套

LOCK4脹緊套類似于：TLK300  HC1一種無鍵連接裝置，是通過高強度拉力螺栓的作用，在內環與軸之間，外環與輪轂之間產生的巨大的抱緊力，以實現機件與軸的無鍵聯接，當承受負荷時靠脹套與機件軸的結合壓力及相關產生的摩擦力傳遞轉矩，軸向力或二者的復合載荷。

LOCK4型脹緊套的基本尺寸參數

LOCK4
尺寸Dimensions所受扭力Performances
壓強Pression
螺絲規格Ciamping screwsDIN-12.9


Kg

d×D

[mm]

L1

[mm]

L2

[mm]

L3

[mm]

B

[mm]

Mt

[Nm]

Ft

[N]

Pw

[P/mm]

Pn

[P/mm]

QtyType

Ms

[Nm]

20×4726294248540540002501056M6×25170.04
22×4726294248600540002301056M6×25170.4
24×5026294248650540002101006M6×25170.4
25×5026294248680540002001006M6×25170.4
28×552629424876054000180956M6×25170.5
30×552629424882054000170956M6×25170.5
32×60262942481310820002351259M6×25170.6
35×60262942481440820002151259M6×25170.5
38×65262942481560820002001159M6×25170.6
40×65262942491640820001901159M6×25170.6
42×753034.4514921301010002151206M8×30411
45×753034.4515922801010002001206M8×30411
48×803034.4515924301010001901156M8×30411
50×803034.4515925301010001801156M8×30411
55×853034.4515941801520002451609M8×30411.1
60×903034.4515945601520002251509M8×30411.2
65×953034.4515949401520002101459M8×30411.3
70×1104045566665001860001751107M10×35832.2
75×1154045566690001860001651107M10×35832.5
80×1204045566674001860001551007M10×35832.6
85×1254045566690002130001701158M10×35832.8
90×1304045566696002130001601108M10×35832.7
95×135404556661260026700018513010M10×35832.9
100×14546526577133002670001601057M12×351453.9
110×15546526577147002700001401007M12×351454.2
120×16546526577184003090001501108M12×351454.8
130×180465265772510038800017512510M12×35455
140×1905158.573.587.54015058600022016011M14×452306.5
150×200516280945350004000019014514M14×452307
160×210516280945350004275018013514M14×452307
170×225516280946410005450020015014M14×452308.5
180×235516280946410005770019014514M14×452309



【邁動工業】相關產品
脹緊套多鍥論、鏈條、齒輪
LOCK1邁動脹緊套LOCK4邁動脹緊套LOCK7邁動脹緊套LOCK19邁動脹緊套 邁動齒輪（MI~M6)
LOCK2邁動脹緊套LOCK5邁動脹緊套LOCK8邁動脹緊套LOCK20邁動脹緊套邁動板式鏈條
LOCK3邁動脹緊套LOCK6邁動緊脹套LOCK18邁動脹緊套邁動惰輪J型邁動多鍥論
皮帶輪同步輪
邁動錐套皮帶輪SPZ（1、2）槽邁動錐套皮帶輪SPA（1、2）槽邁動錐套皮帶輪（SPB（1、2)槽邁動錐套皮帶SPC（3、4)槽L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽邁動錐套皮帶輪SPA（3、4)槽邁動錐套皮帶輪SPB（3、4)槽 邁動錐套皮帶輪SPC(5、6)槽H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽邁動錐套皮帶輪SPA（5、6)槽邁動錐套皮帶輪（SPB（5、6)槽邁動錐套皮帶輪SPC（8、10)槽XL型邁動直孔同步輪
鏈輪同步輪
邁動 06B 08B系列漲緊式錐套鏈輪美標鏈輪（40、50歐標（06B、08B)系列直孔鏈輪 T5型邁動同步輪5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪美標鏈輪（60、80）歐標（10B、12B)系列直孔鏈輪T10型邁動同步輪 8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪美標鏈輪（100、120）歐標（16B、20B)系列直孔鏈輪AT5型邁動同步輪 14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪美標鏈輪（140、160）歐標（24B、28B)系列直孔鏈輪AT10型邁動同步輪20M邁動同步輪





邁動工業——脹緊套使用方法


一.脹套安裝前的準備工作


1 結合件的尺寸、公差和表面粗糙度應符合表A1要求
2 結合表面必須清潔、無污物、無腐蝕和無損傷。
3 在清洗后的脹套結合表面上均勻涂一層薄潤滑油(不含二硫化鉬添加劑)。


二.脹套的安裝
1 把被聯結件推移到軸上，使達到設計規定的位置。
2 將擰松螺釘?shù)拿浱灼交b入聯結孔處，要防止結合件的傾斜，然后將螺釘擰緊。


三.擰緊脹套螺釘?shù)姆椒?/strong>
1 使用扭矩扳手，按對角、交叉的原則均勻地擰緊。
2 螺釘?shù)臄Q緊力矩MA值按技術參數中的規定，并按下列步驟擰緊：
a.以1/3MA值擰緊 b.以1/2MA值擰緊
c.以MA值擰緊 d.以MA值檢查全部螺釘


四.脹套的拆卸
1 拆卸時先逐級對角松開全部螺釘，但不要將螺釘全部擰出。

2 利用拆卸螺孔，旋入相應螺釘，或頂、或拉，使脹套松動后即可取出。



五.脹套的防護
1 安裝完畢后，在脹套外露端面及螺釘頭部涂上一層防銹油脂。
2 在露天作業或工作在較差環境的機器，應定期在外露的脹套端面上涂防銹油脂。
3 需在腐蝕介質中工作的脹套，應采取專門的防護(如加蓋板、密封罩等)，以防脹套銹蝕。
