首頁 » 邁動產品 » 傳動輪 » 錐套皮帶輪

產品介紹Product

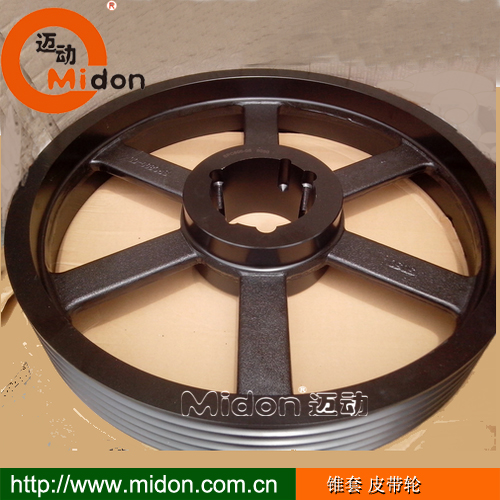

產品名稱：: 錐套皮帶輪SPC-3槽4槽三角皮帶輪，漲緊式皮帶輪，傳動帶輪，皮帶盤，歐標皮帶輪，德標皮帶輪，鑄鐵或鑄鋼，鑄鋁皮帶輪

產品特性：: 1、邁動漲緊皮帶輪省時高效：（安裝、拆卸式只需一致內六角扳手，無需拉馬或其它任何工具）
2、允許有較大的軸徑公差：因采用獨特的軸套鎖緊設計，公差偏大時，它物理性能的精確抱緊。
3、延長使用壽命：有小避免因敲打而造成的軸承損壞及設備其實部件受損；
4、邁動皮帶輪經平衡測試，所有的皮帶輪都做過6.3G端面靜平衡。
5、邁動皮帶輪經磷化發黑防透處理，專業生產，即購即裝，無需額外鉆孔及拉鍵槽。
6、讓你做到0庫存，可完全取代普通直孔皮帶輪提升企業的品牌和市場競爭

品牌：: 邁動工業

材質：: HT250

表面：: 經調質精加工后發黑處理，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

錐套皮帶輪是一種歐美國家普遍使用的新型機械傳動聯接部件，通過8度外錐面與皮帶輪內錐面壓緊聯接，使傳動件的定心精度大大提高。錐套尺寸為系列標準設計。其內孔鍵槽按ISO標準加工。通用性互換性很好，適用各種場合. 當傳動件經過長時間運轉時，內孔及鏈槽就可能發生損壞，如果是使用這種錐套的傳動件，發生這種情況時，只需更換同一規格錐套就可以恢復使用。因而大大提高傳動件使用壽命，降低維修費用，節省時間。

SPC-3槽（3Groove)
F=85mm

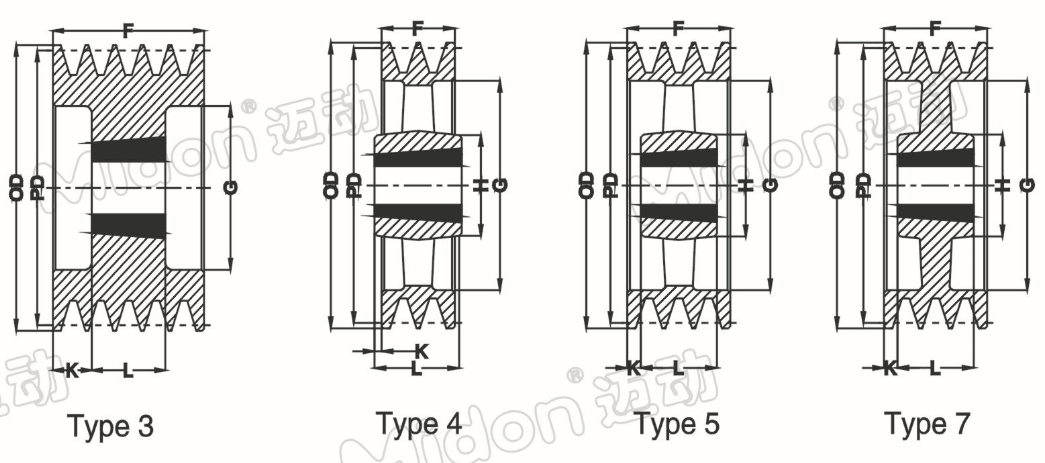

PartNo：/PDGV 型號/節徑-槽數	O D 外徑	Bush 錐套	MaxBore最大孔	Type 圖列	F 輪寬	G 緣徑	K -	L 轂厚	H 轂徑	Wt.LessBus重量
SPC200-3	210	2517	60	3	85	144	20	45	一	10.2
SPC212-3	222	3020	75	3	85	156	17	51	一	11.2
SPC224-3	234	3020	75	3	85	168	17	51	一	12.7
SPC236-3	246	3020	75	3	85	180	17	51	一	14.4
SPC250-3	260	3020	75	3	85	194	17	51	一	16.5
SPC265-3	275	3535	90	3	85	209	2	89	175	19.7
SPC280-3	290	3535	90	3	85	224	2	89	175	22.7
SPC300-3	310	3535	90	7	85	244	2	89	175	22.7
SPC315-3	325	3535	90	7	85	269	2	89	175	22
SPC335-3	345	3535	90	7	85	279	2	89	175	24.1
SPC355-3	365	3535	90	7	85	299	2	89	175	26.2
SPC375-3	385	3535	90	7	85	319	2	89	175	28
SPC400-3	410	3535	90	7	85	344	2	89	175	29.3
SPC425-3	435	3535	90	5	85	369	2	89	175	32.8
SPC450-3	460	3535	90	5	85	394	2	89	175	34.7
SPC475-3	485	3535	90	5	85	419	2	89	175	36.5
SPC500-3	510	3535	90	5	85	444	2	89	175	40
SPC530-3	540	3535	90	5	85	474	2	89	175	42.5
SPC560-3	570	3535	90	5	85	504	2	89	175	45.9
SPC630-3	640	4040	100	5	85	574	8.5	102	210	76.3
SPC710-3	720	4040	100	4	85	654	8.5	102	210	81.6
SPC800-3	810	4545	110	4	85	744	14.5	115	242	87
SPC900-3	910	4545	110	4	85	84	14.5	115	242	103.5
SPC1000-3	1010	5050	125	4	85	940	21	127	267	120
SPC1120-3	1130	5050	125	4	85	1060	21	127	267	147.5
SPC1250-3	1260	5050	125	4	85	1190	21	127	267	175

SPC-4槽（4Groove)
F=111mm
PartNo：/PDGV 型號/節徑-槽數	O D 外徑	Bush 錐套	MaxBore最大孔	Type 圖列	F 輪寬	G 緣徑	K -	L 轂厚	H 轂徑	Wt.LessBush重量
SPC200-4	210	3020	75	3	111	144	30	51	191	11.3
SPC212-4	222	3020	75	3	111	156	30	51	191	13
SPC224-4	234	3535	90	3	111	168	11	89	191	14.5
SPC236-4	246	3535	90	3	111	180	11	89	191	16.7
SPC250-4	260	3535	90	3	111	194	11	89	191	19.3
SPC265-4	275	3535	90	3	111	209	11	89	191	22.4
SPC280-4	290	3535	90	3	111	224	11	89	191	25.4
SPC300-4	310	3535	90	7	111	244	11	89	191	25.4
SPC315-4	325	3535	90	7	111	259	11	89	191	25.3
SPC335-4	345	3535	90	7	111	279	11	89	191	27.4
SPC355-4	365	3535	90	7	111	299	11	89	191	29.6
SPC375-4	385	3535	90	7	111	319	11	89	191	31.3
SPC400-4	410	3535	90	7	111	344	11	89	215	33.8
SPC425-4	435	3535	90	5	111	369	11	89	240	38
SPC450-4	460	3535	90	5	111	394	11	89	265	41.3
SPC475-4	485	3535	90	5	111	419	11	89	265	43.7
SPC500-4	510	3535	90	5	111	444	11	89	265	46
SPC530-4	540	4040	100	5	111	474	4.5	102	265	52
SPC560-4	570	4040	110	5	111	504	4.5	102	210	58
SPC630-4	640	4040	125	5	111	574	4.5	102	210	63.8
SPC710-4	720	4545	125	5	111	654	1.5	115	210	83.2
SPC800-4	810	5050	125	4	111	744	8	127	242	1025
SPC900-4	910	5050	125	4	111	840	8	127	267	116.3
SPC1000-4	1010	5050	125	4	111	940	8	127	267	130
SPC1120-4	1130	5050	125	4	111	1060	8	127	267	158
SPC1250-4	1260	5050	125	4	111	1190	8	127	267	186

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪

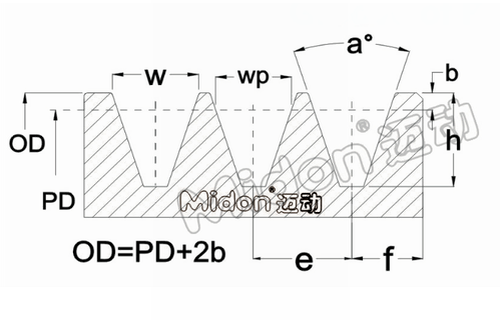

皮帶輪槽型圖
邁動錐套槽型	最小推薦外徑	節徑	槽角	槽的相關尺寸（Groove Dimensions
pulley Type	Minimum Outside Diameter	pitch Diameter	Groove Angle	槽項寬	節線寬	輪槽深	節線邊	槽中柜	槽邊距
belt Setion	pd	PD	a°±0.5°	w	wb	h	b	e	f
SPZ	50	≤80	34°	9.7	8.5	11	2	12±0.3	8±0.6
		＞80	38°
SPA	63	≤118	34°	12.7	11	13.8	2.8	15±0.3	10±0.6
		＞118	38°
SPB	100	≤190	34°	16.3	14	17.5	3.5	19±0.4	12.5±0.8
		＞190	38°
SPC	200	≤315	34°	22	19	23.8	4.8	25.5±0.5	17±1.0
		＞315	38°
