首頁 » 邁動產品 » 離合制動器 » 牙嵌電磁離合器

產品 介紹Product

產品名稱：

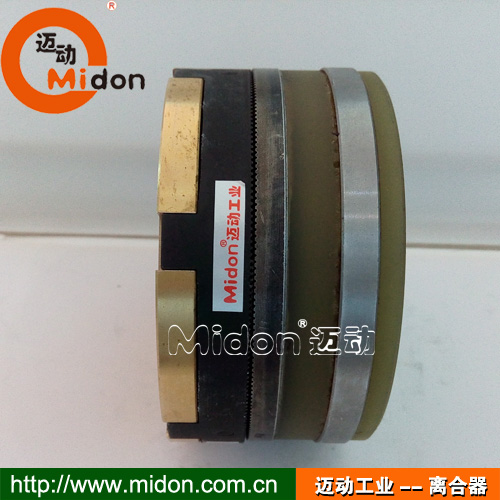

DLY0 牙嵌式電磁離合器
產品特性：
牙嵌式離合器是利用兩半離合器端面上的牙互相嵌合或脫開以達到主、從動軸的離合、牙有矩形、梯形、三角形、鋸齒形和螺旋形等幾種形式。由于同時參與嵌合的牙數多，故承載較高，適用范圍廣泛.外形尺寸小，傳遞轉矩大，接合后主從動軸無相對滑動，傳動比不變。但接合時有沖擊，適合于靜止接合，或轉速差較小時接合(對矩形牙轉速差≤10r/min，對其余牙形≤300r/min)，主要用于低速機械的傳動軸系.
品牌：
邁動工業
材質：
45鋼，調質
表面：
發黑，注PU
壽命：
2年
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other

   邁動工業DLY0牙嵌式離合器,由兩個端面上有牙的半離合器組成，一個半離合器固定在主動軸上，另一個半離合器用導鍵 或花鍵與從動軸聯接，并通過操縱機構使其做軸向移動，從而起到離合作用。為了對中，在主動軸的半離合器上可以固定有滑環，從動軸可在滑環中自由轉動。離合器的操縱可以通過手動杠桿、液壓、氣動或電磁的吸力等方式進行。


 DLY0牙嵌式電磁離合器-性能參數

額定傳遞力矩
Rated Transmitting
    Torque
    N.M		額定電壓
Rated Voltage
 D.C.V		線圈消耗功率（20°C）
Coi l Consumption
power（20°C）
      W		允許最高結合轉速
Max Engagement
    Revo lution
    r/min		允許最高轉速
Allowed
 Max Revo lution
 r/min		重量
Wei ght
  Kg
122488055000.57
252486550000.83
5024165045001.42
10024213540001.6
16024242535002.1
25024322033003.2
40024351530005.3




DLY0 (2).JPG

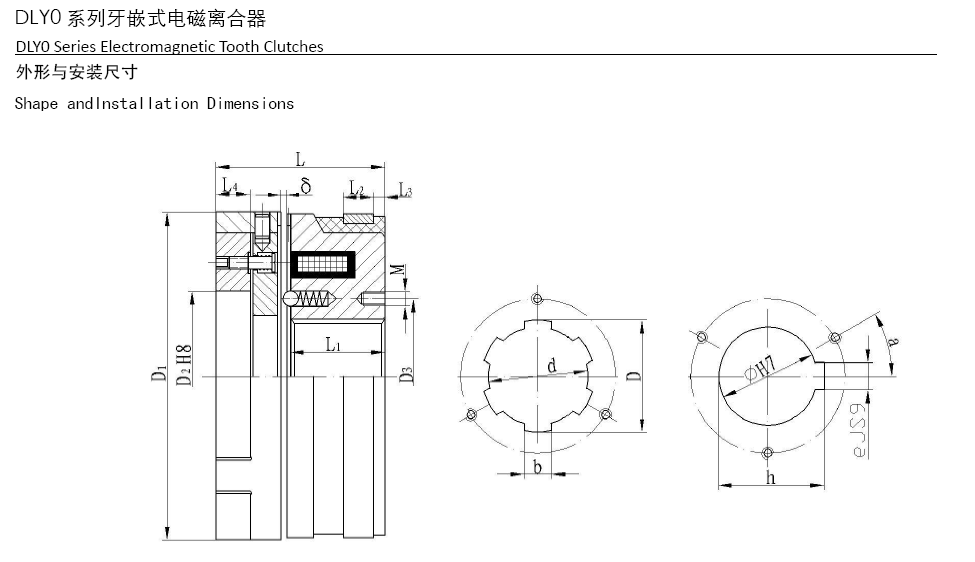

DLY0牙嵌式離合器主體參數如下：

規格
    Model		          徑向    Radial   Dimensions尺寸
     軸向尺寸 Axial Dimensions電刷型號

 Brush

Model

D1D2D3DdbφheMLL1L2L3L4a?
DLY0-1.2613027.5200+0.023170+0.126+0.025+0.0651819.90+0.1450+0.033-M4深83619.273630°0.2DS-002
DLY0-2.5733534250+0.023220+0.146+0.025+0.0652527.60+0.1780+0.033-M4深83619.283630°0.3
DLY0-5874541280+0.023240+0.146+0.025+0.0652830.60+0.1780+0.033-M4深84424.285830°0.3
DLY0-10944550400+0.027350+0.1710+0.035+0.0854042.90+0.17120+0.0353-M4深104525.285830°0.5
DLY0-161046055450+0.027400+0.1712+0.045+0.1054547.90+0.17120+0.0353-M4深105029.285830°0.5
DLY0-251257570500+0.027450+0.1712+0.045+0.1055053.80+0.2140+0.0353-M4深1052.53194930°0.5DS-001
DLY0-401408075600+0.03540+0.214+0.045+0.10560640+.02180+0.0353-M4深1062351031060°0.8



牙嵌離合器的加工工藝過程？

牙嵌離合器銑偶數齒離合器每次進刀銑一個齒槽的一側，分度后再銑第二個槽的同一側銑奇數齒離合器銑刀銑完第一個齒槽一側時，使銑刀越過工件的中心就可以銑出對面齒槽的另一側，它是一個比較煩鎖而精細的加工過程。

牙嵌式離合器傳動結構怎樣的？

   邁動工業牙嵌式電磁離合器借助通入磁軛內勵磁線圈中的電流產生磁力吸引銜鐵，從而使與磁軛和銜鐵相連的兩上牙形齒爪接合傳遞轉矩。牙嵌式電磁離合器可分為線圈旋轉（有滑環式）和線圈靜止（無滑環式）兩種，前一種的勵磁線圈回轉，電流經滑環引入，后一種勵磁線圈靜止，電流直接通入線圈。為了使離、合容易，一般采用三角形牙或梯形牙。如下圖所示為線圈旋轉牙嵌式電磁離合器，圖上部為接合狀態，下部為分離狀態。主動齒輪 安裝在軸的滾動軸承上，銜鐵3和磁軛8的相對端面上有三角形齒，勵磁線圈置于磁軛內。件2、3間的內嚙合齒輪副有導向和傳扭的雙重作用。線圈通電建立磁場后磁軛將銜鐵吸住，端面齒嚙合，動力由齒輪1經齒圈2傳給已接合的銜鐵和磁軛，由軸9輸出。離合器斷電時，壓縮彈簧7使銜鐵復位，兩半離合器牙分開，隔磁環4的作用是使磁力線構成回路，減少磁損失，提高接合力。













邁動工業牙嵌離合器的加工工藝過程？

邁動工業牙嵌離合器銑偶數齒離合器每次進刀銑一個齒槽的一側，分度后再銑第二個槽的同一側銑奇數齒離合器銑刀銑完第一個齒槽一側時，使銑刀越過工件的中心就可以銑出對面齒槽的另一側


邁動工業牙嵌式電磁離合器DLY0的接線方法

DLYO系列牙嵌式電磁離合器是借助端面齒嚙合傳遞力矩、單滑環通電工作型離合器。DC24V任意一根線接滑環電極，另一個線接離合器附近處的機體



一、工作條件
1.周圍空氣溫度為-5℃--+40℃。
2.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。

 3.離合器需在有潤滑油的條件下工作。


二、安裝
1、安裝前檢查摩擦片不應有油污及雜物；
2、安裝時應軸向固定，如分軸安裝應保持同軸度為9級； 3、摩擦片磨損后，應調整氣隙δ。


方法是：松開調整母上的螺釘，轉動調整母，在通電的狀態下，使δ達到表中規定值，然后再擰緊螺釘。
