首頁 » 邁動產品 » 聯軸器 » 進口聯軸器

產品介紹Product

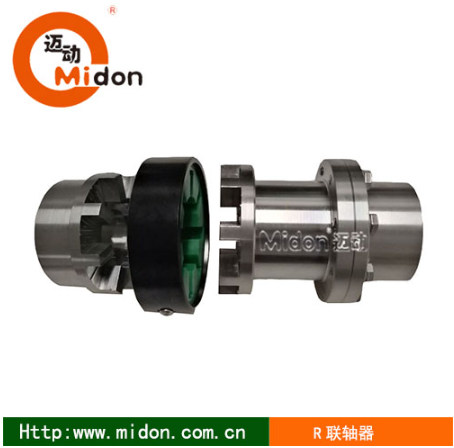

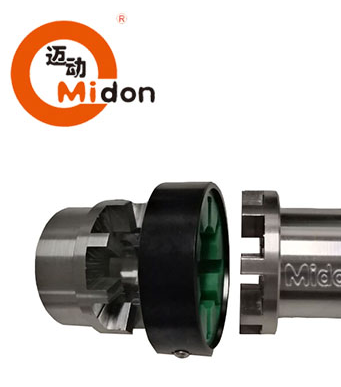

產品名稱：: R 進口聯軸器，R10彈性聯軸器,R31

產品特性：: R 進口聯軸器，彈性聯軸器

品牌：: 邁動工業

材質：: 鋁合金

表面：: 經調質精加工處理，光潔。

壽命：: 正常使用2~4年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

R 彈性聯軸器

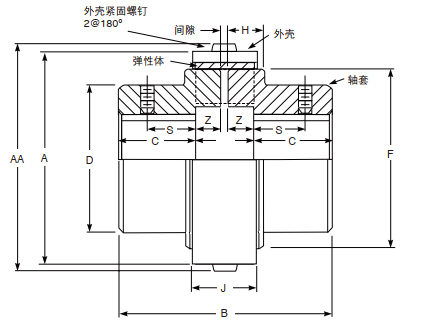

R10 基本形R聯軸器

規格 ★	尺寸+-
	額定扭距 Nm	許用轉速rpm	最大孔徑 ↑	無孔聯軸器重量kg±		A		AA		B	BE ■	C	D	F	H	J	S	Z	間隙 ■	外殼螺釘◆
	額定扭距 Nm	許用轉速rpm	最大孔徑 ↑	尼龍外殼	鋼外殼●	尼龍外殼	鋼外殼●	尼龍外殼	鋼外殼●	B	BE ■	C	D	F	H	J	S	Z	間隙 ■	規格	內六角
2R	11	4500	22	0.365	0.402	48.8	49.0	51.8	52.1	56.5	16.5	20.0		38.9		14.0	9.7	7.5	1.5	M3	M2
3R	34	4500	28	0.767	0.823	61.0	61.0	64.0	64.0	68.5	18.5	25.0		50.9		16.0	12.2	8.5	1.5	M3	M2
4R	56	4500	35	1.17	1.26	70.5	71.0	74.7	75.2	79.5	19.5	30.0		57.9		17.0	14.7	9.0	1.5	M4	M2.5
5R	62	4500	38	1.34	1.48	76.5	76.5	80.5	80.5	72.0	20.0	26.0	60.0	64.0	15.0	23.0	15.9	9.0	2.0	M4	M2.5
10R	130	4500	48	2.48	2.7	90.5	90.5	94.5	94.5	92.0	24.0	34.0	72.0	76.0	19.0	28.0	22.2	11.0	2.0	M4	M2.5
20R	320	4500	60	5.62	60.7	126.0	124.0	132.1	130.1	122.0	32.0	45.0	92.0	102.0	25.0	37.1	25.4	15.0	2.0	M6	M4
30R	520	4500	65	9.37	10	146.5	143.0	152.6	149.1	152.0	36.0	58.0	105.0	118.0	29.0	42.0	31.8	17.0	2.0	M6	M4
40R	1030	3600	85	17.1	18.1	182.4	177.0	190.0	185.0	181.0	47.0	67.0	130.0	150.0	34.0	54.4	41.3	21.0	5.0	M8	M5
50R	2500	3000	105	35.7	37.6	231.0	224.0	239.0	232.0	215.0	61.0	77.0	178.0	190.0	46.0	69.5	44.5	28.0	5.0	M8	M5
60R	4000	2500	135		66.2		267.0		278.0	275.4	75.4	100.0	209.6	228.0	60.2	67.0		35.2	5.0	M10	M6
70R	8000	2100	160		111		310.0		321.0	324.4	84.4	120.0	250.8	270.0	69.7	75.0		39.7	5.0	M10	M6
80R	15000	1800	190		165		370.0		381.0	376.8	96.8	140.0	270.0	328.0	83.4	85.0		45.5	6.0	M10	M6

★Wrapflex為公制尺寸，公制與英制可能非直接轉換。

±60R至80R為過盈配合，無緊定螺釘。在以下情況下推薦使用加長軸套和過盈配：開孔接近最大孔徑及a）反復啟動/制動次數超過每小時10次；b）工況系數超過2.0

±整套聯軸器重量為不開孔時重量。開孔聯軸器的重量為每個軸套減去(0.2)(孔徑）2（C）Ib

●2R至50R為標準尼龍外殼，可根據要求提供環氧樹脂涂層的碳鋼外殼，60R至80R為碳鋼外殼。

■"BE"=標準軸端間距，"Gap"=最小允許"軸端間距",在"Gap"和"BE"之間的軸端間隙都是可行的。如果軸端間隙小于"BE"尺寸，安裝時鍵最好不要超出軸套端面，以防鍵和彈性體碰撞。

◆外殼堅定螺釘為IO 7380-A2標準不銹鋼沉頭圓頭螺釘，每個聯軸器配兩個外殼緊定螺釘。

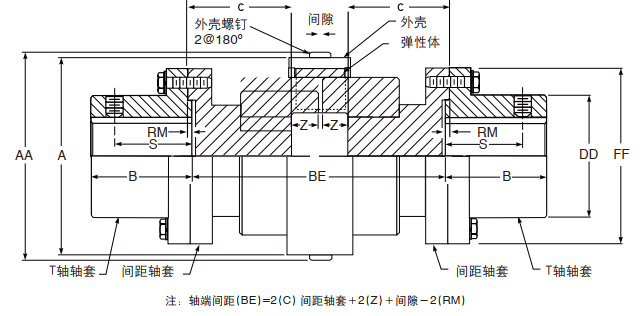

R31 彈性全間距彈性聯軸器

規格 ★	尺寸+-
	額定扭距 Nm	許用轉速 rpm	最大孔徑 ↑	無孔聯軸器重量kg±		BE		A		AA		B	DD	FF	RM	S	Z	間隙	外殼螺釘●		法蘭螺釘●		T軸軸套
	額定扭距 Nm	許用轉速 rpm	最大孔徑 ↑	最小BE時 kg	每增加BE kg/mm	最小	最大	尼龍外殼	鋼外殼±	尼龍外殼	鋼外殼±	B	DD	FF	RM	S	Z	間隙	規格	內六角	規格	螺釘數量	T軸軸套
5R	62	4500	35	3.63	0.014	80.9	235	76.5	76.5	80.5	80.4	34.9	52.4	86.0	1.27	27.4	9.0	2.0	M4	M2.5	M6	4	1020T
10R	130	4500	43	4.99	0.015	88.9	254	90.5	90.5	94.5	94.4	41.3	59.5	94.0	1.27	31.5	11.0	2.0	M4	M2.5	M6	8	1030T
20R	320	4500	56	9.53	0.027	88.9	254	126.0	124.0	132.0	130.0	54.0	78.6	113.0	1.27	27.4	15.0	2.0	M6	M4	M6	8	1040T
30R	520	4500	67	14.1	0.034	111	254	147.0	143.0	153.0	149.0	60.3	87.3	126.0	1.27	40.6	17.0	2.0	M6	M4	M8	8	1050T
40R	1030	3600	85	25.9	0.040	127	311	182.0	177.0	190.0	185.0	79.4	109.5	153.0	1.27	46.7	21.0	5.0	M8	M5	M10	12	1070T
50R	2500	3000	95	45.4	0.059	165	311	231.0	224.0	239.0	232.0	88.9	122.2	178.0	1.27	49.8	28.0	5.0	M8	M5	M12	12	1080T
60R	4000	2500	110	72.6	0.082	200	311		267.0		278.0	101.6	142.9	210.0	1.27		35.2	5.0	M10	M6	M16	12	1090T
70R	8000	2100	130	102	0.117	224	373		310.0		321.0	90.4	171.4	251.0	1.52		39.7	5.0	M10	M6	M20	12	1100T
70R	8000	2100	150	120	0.117	224	373		310.0		321.0	104.1	196.8	276.0	1.52		39.7	5.0	M10	M6	M20	12	1110T
80R	15000	1800	170	188	0.144	250	424		370.0		381.0	119.4	225.4	320.0	2.39		45.4	6.0	M10	M6	M24	12	1120T
80R	15000	1800	190	230	0.24	256	424		370.0		381.0	134.6	238.1	347.0	2.39		45.4	6.0	M10	M6	M27	12	1130T

★Wrapflex為公制尺寸，公制與英制可能非直接轉換。

±5R至50R為標準尼龍外殼，可根據要求提供環氧樹脂涂層的碳鋼外殼，60R至80R為碳鋼外殼。

●外殼堅定螺釘為IO 7380-A2標準不銹鋼沉頭圓頭螺釘，每個聯軸器配兩個外殼緊定螺釘。

↑所列最大孔徑為使用標準方鍵時尺寸，平鍵可使用更大孔徑。5R至50R為間隙配合帶緊定螺釘，60R為過盈配合不帶緊定螺釘。

聯軸器規格	T軸軸套	額定扭距 Nm	KW per rpm	許用轉速	孔徑范圍	錐套規格
5R	1020T	62	0.007	4500	9-26	1108
10R	1030T	130	0.014	4500	9-26	1108
20R	1040T	315	0.033	4500	13-35	1310
30R	1050T	485	0.051	4500	13-42	1615
40R	1070T	994	0.104	3600	20-63	2525
50R	1080T	1276	0.134	3000	20-63	2525
60R	1090T	2710	0.284	2500	24-75	3030
70R	1100T	5062	0.531	2100	31-91	3535
70R	1110T	8000	0.839	2100	37-103	4040
80R	1120T	12428	1.304	1800	50-114	4545
80R	1130T	14226	1.493	1800	61-127	5050

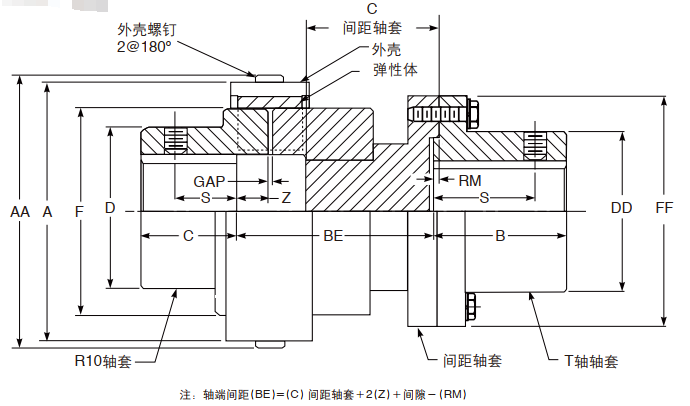

R35 半間距張性聯軸器

規格 ★	尺寸+-
	額定扭距 Nm	許用轉速 rpm	最大孔徑 ↑	無孔聯軸器重量kg±		BE		A		AA		B	CR10 軸套	D	DD	F	FF	RM	S		Z	間隙	外殼螺釘●		法蘭螺釘●		T軸軸套
	額定扭距 Nm	許用轉速 rpm	最大孔徑 ↑	最小BE時 kg	每增加BE kg/mm	最小	最大	尼龍外殼	鋼外殼±	尼龍外殼	鋼外殼±	B	CR10 軸套	D	DD	F	FF	RM	T軸軸套	R10軸套	Z	間隙	規格	內六角	規格	螺釘數量	T軸軸套
5R	62	4500	35	2.54	0.014	50.5	127	76.5	76.5	80.5	80.4	34.9	26.0	60.0	52.4	64.0	86.0	1.27	27.4	15.9	9.0	2.0	M4	M2.5	M6	4	1020T
10R	130	4500	43	3.96	0.015	59.6	140	90.5	90.5	94.5	94.4	41.3	34.0	72.0	59.5	76.0	94.0	1.27	31.5	22.2	11.0	2.0	M4	M2.5	M6	8	1030T
20R	320	4500	56	8.44	0.027	76.5	140	126.0	124.0	132.0	130.0	54.0	45.0	92.0	78.6	102.0	113.0	1.27	27.4	25.4	15.0	2.0	M6	M4	M6	8	1040T
30R	520	4500	67	12.9	0.034	87.6	146.1	147.0	143.0	153.0	149.0	60.3	58.0	105.0	87.3	118.0	126.0	1.27	40.6	31.8	17.0	2.0	M6	M4	M8	8	1050T
40R	1030	3600	85	22.4	0.040	88.6	184.2	182.0	177.0	190.0	185.0	79.4	67.0	130.0	109.5	150.0	153.0	1.27	46.7	41.3	21.0	5.0	M8	M5	M10	12	1070T
50R	2500	3000	95	40.8	0.059	113.1	184.2	231.0	224.0	239.0	232.0	88.9	77.0	178.0	122.2	190.0	178.0	1.27	49.8	44.5	28.0	5.0	M8	M5	M12	12	1080T
60R	4000	2500	110	69	0.082	137.6	203.2		267.0		278.0	101.6	100.0	209.6	142.9	228.0	210.0	1.27			35.2	5.0	M10	M6	M16	12	1090T
70R	8000	2100	130	106	0.117	153.9	228.9		310.0		321.0	90.4	120.0	250.8	171.4	270.0	251.0	1.52			39.7	5.0	M10	M6	M20	12	1100T
70R	8000	2100	150	115	0.117	153.9	228.9		310.0		321.0	104.1	120.0	250.8	196.8	270.0	276.0	1.52			39.7	5.0	M10	M6	M20	12	1110T
80R	15000	1800	170	180	0.144	172.7	259.6		370.0		381.0	119.4	140.0	270.0	225.4	328.0	320.0	2.39			45.4	6.0	M10	M6	M24	12	1120T
80R	15000	1800	190	193	0.240	175.5	259.6		370.0		381.0	134.6	140.0	270.0	238.1	328.0	347.0	2.39			45.4	6.0	M10	M6	M27	12	1130T

★Wrapflex為公制尺寸，公制與英制可能非直接轉換。

±5R至50R為標準尼龍外殼，可根據要求提供環氧樹脂涂層的碳鋼外殼，60R至80R為碳鋼外殼。

●外殼堅定螺釘為IO 7380-A2標準不銹鋼沉頭圓頭螺釘，每個聯軸器配兩個外殼緊定螺釘。

↑所列最大孔徑為使用標準方鍵時尺寸，平鍵可使用更大孔徑。5R至50R為間隙配合帶緊定螺釘，60R為過盈配合不帶緊定螺釘。

＊T軸軸套為鍵槽上帶一個緊定螺釘，R10軸套兩個緊定螺釘（一個頂住鍵槽，一個與鍵槽成900)

R35間距套長度
規格	BE	Z	可有間隙	規格	BE	Z	可有間隙
5R	54.44	9.0	45.44	30R	59.24	17.0	42.24
	60	9.0	51		74.99	17.0	57.969
	65.57	9.0	56.57		87.99	17.0	70.99
	73.49	9.0	64.49		110.07	17.0	93.07
	90	9.0	81		127	17.0	110
10R	50.9	11.0	39.9	40R	87.01	21.0	66.01
	62	11.0	51		93.51	21.0	72.51
	67.56	11.0	56.56		113.5	21.0	92.5
	75.51	11.0	64.51		115.58	21.0	94.58
	81.99	11.0	70.99		127	21.0	106
	90	11.0	79		147.33	21.0	126.33
	100	11.0	89	50R	120.51	28.0	92.51
	104.09	11.0	93.09		122.57	28.0	94.57
20R	45.08	15.0	30.08		154.32	28.0	126.32
	52.57	15.0	37.57		157.5	28.0	129.5
	63.75	15.0	48.75	60R	161.53	35.2	126.33
	75.84	15.0	60.84
	79.5	15.0	64.5
	86	15.0	71
	90	15.0	75
	100	15.0	85
	108.07	15.0	93.07
