首頁 » 邁動產品 » 聯軸器 » 伺服聯軸器

產品 介紹Product

產品名稱：

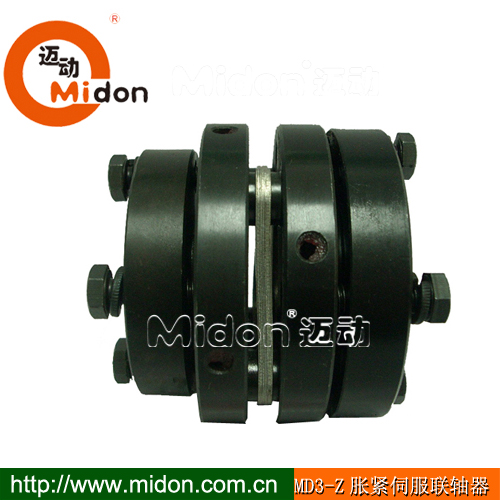

MD3（脹緊式）伺服聯軸器
產品特性：
1、脹套和膜片組合聯接設計，既滿足軸聯接0公差，0回轉間隙特性，亦可滿足較大的角向、軸向偏差能力。
2、好裝拆。調整。維護，常用于要求回轉高精度自動化設備傳動中。
品牌：
邁動工業
材質：
SC45#鋼
表面：
經調質精加工后發黑處理，表面光潔。
壽命：
正常使用2~3年
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other






脹緊式伺服膜片聯軸器是一種無鍵式聯結結構的傳動件產品,在軸向力的作用下,脹套的內外套內縮外脹使軸和轂緊密貼合而產生足夠的摩擦力以傳遞扭矩、軸向力,從而達到機構運轉的目的。脹緊式聯軸器具有聯結的定心性能好、裝配時無需加熱、拆卸或調整軸與轂的相對位置方便、沒有應力集中、承載能力強、扭矩大、平穩性好、精度高、不損壞配合表面等特點。



MD3系列  邁動聯軸器（脹緊式）伺服膜片伺服聯軸器
型號
   Model		d1/d2DLWL1MM1M2額定扭矩最大扭矩最高轉速慣性力矩靜態扭矩剛性徑向偏差軸向偏差角向偏差重量
MD3-Z7018~357065729M64-M62-M670140170000.65×10-358×1030.02±0.50.50.95
MD3-Z8018~358070831M84-M62-M6125250160001.0×10-362×1030.02±0.50.51.24
MD3-Z9028~489070831M86-M63-M6180360140002.0×10-3140×1030.02±0.50.51.65
MD3-Z10032~6010070831M86-M63-M6280560120002.95×10-3160×1030.02±0.50.51.8
MD3-Z12638-65126821135M106-M63-M6450900100006.35×10-3450×1030.02±0.50.53.3
MD3-Z14445-75144961242M126-M83-M87601520850011.3×10-3785×1030.02±0.50.54.5

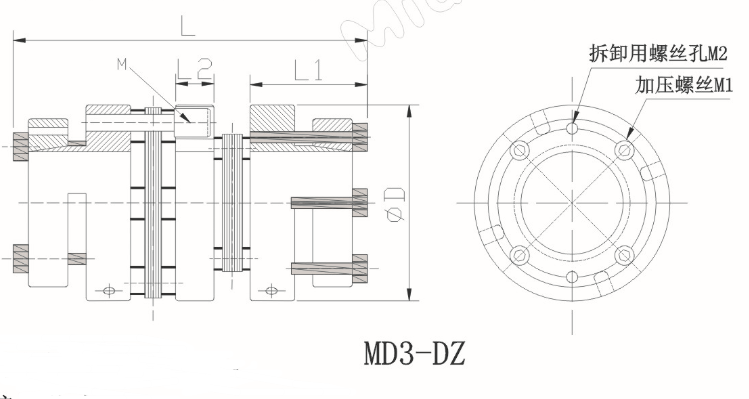

型號
   Model		d1/d2DLWL1L2MM1M2額定扭矩最大扭矩最高轉速慣性力矩靜態扭矩剛性徑向偏差軸向偏差角向偏差重量
MD3-DZ7018~3570807298M64-M62-M670140130000.81×10-330×1030.2±11.01150
MD3-DZ8022~35808883110M84-M62-M6125250110001.32×10-332×1030.3±11.01580
MD3-DZ9028~48908883110M86-M63-M6180360100002.56×10-368×1030.3±11.01980
MD3-DZ10032~601008883110M86-M63-M628056080003.68×10-379×1030.3±11.02260
MD3-DZ12638-65126107113514M106-M63-M6450900100007.96×10-3450×1030.02±0.50.53.3
MD3-DZ14445-75144122124214M126-M83-M87601520850016.7×10-3785-1030.02±0.50.54.5


【邁動工業】相關產品
萬向聯軸器膜片、彈簧聯軸器伺服聯軸器星形、柱銷聯軸器梅花、輪胎聯軸器
SWC萬向節聯軸器M100邁動單膜撓性聯軸器MD1邁動伺服聯軸器XL邁動星形彈性聯軸器HRC邁動梅花聯軸器
SWP萬向節聯軸器M200邁動雙膜片聯軸器MD2邁動（膜片彈性）伺服聯軸器XLD邁動星形彈性聯軸器L系列邁動梅花彈性聯軸器
WSD邁動單節萬向聯軸器MP100邁動單膜片撓性聯軸器MD3邁動（脹緊式）伺服聯軸器TL邁動彈性柱銷）聯軸器NL邁動鼓形齒式聯軸器
WS邁動雙節萬向聯軸器MP200邁動雙膜片撓性聯軸器MD4邁動（波紋管）伺服聯軸器HL邁動（彈性柱銷）聯軸器ML邁動梅花彈性聯軸器
WSS邁動伸縮雙節聯軸器JSS邁動彈簧聯軸器MD5邁動（十字滑塊）伺服聯軸器HLL邁動（彈性柱銷）聯軸器FU邁動輪胎彈簧聯軸器
WSQ邁動輕形萬向聯軸器JS邁動彈簧聯軸器MD6邁動（螺旋式）伺服聯軸器ZL邁動齒式（柱銷）聯軸器UL邁動輪胎彈性聯軸器






伺服聯軸器的安裝使用方法：
1. 安裝前應首先檢查原動機和工作機兩軸是否同心，兩軸表面是否有包裝紙和碰傷，聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈，碰傷用細銼處理好。然后檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符?！　?/span>

2. 為了便于安裝，最好是將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝后保證軸頭不能凸出半聯軸節端面，以齊平為好。檢測兩半聯軸節之間的距離：

3.安裝螺栓：把螺栓從法蘭盤小孔外側穿入，從另一件法蘭盤大孔外側穿出套上緩沖套、彈性墊圈、扭上螺母,用扳手將螺母把緊。如安裝不適或拆除更換，又不損傷軸及半聯，安裝完畢后，轉動自如無別勁為好。
4. 操作工須知：在啟動設備前應先檢查聯軸器的螺母是否有松動或脫落，如有要及時將螺母用扳手把緊。應先空載啟動設備1分鐘后將負載管線閥門打開；停機順序相反。(請每月將聯軸器外部用機油涂刷一遍)?！?/span>
