產品介紹Product

產品名稱：: XL同步輪直孔同步輪 XL錐套同步輪 XL同步輪廠家

產品特性：: 1、品質100%保證，傳遞精度高。
2、避免隱性公差，易安裝，省40%人工調整。
3、常用材料：鋁合金、45#鋼、大的產品HT250灰鐵。
4、批量生產加工周期：2~3周。

品牌：: 邁動工業

材質：: 鋁合金、45#鋼、HT250

表面：: 經調質精加工處理，表面光潔。

壽命：: 正常使用2~3年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

同步帶輪的傳動是由一根內周表面設有等間距齒形的環行帶及具有相應吻合的輪所組成。它綜合了帶傳動、鏈傳動和齒輪傳動各自的優點。轉動時，通過帶齒與輪的齒槽相嚙合來傳遞動力。傳輸龍同步帶傳動具有準確的傳動比，無滑差，可獲得恒定的速比，傳動平穩，能吸振，噪音小，傳動比范圍大，傳遞功率從幾瓦到百千瓦。傳動效率高，，結構緊湊，適宜于多軸傳動，不需潤滑，無污染，因此可在不允許有污染和工作環境較為惡劣的場所下正常工作。傳輸產品廣泛用于紡織、機床、煙草、通訊電纜、輕工、化工、冶金、儀表儀器、食品、礦山、石油、汽車等各行業各種類型的機械傳動中。

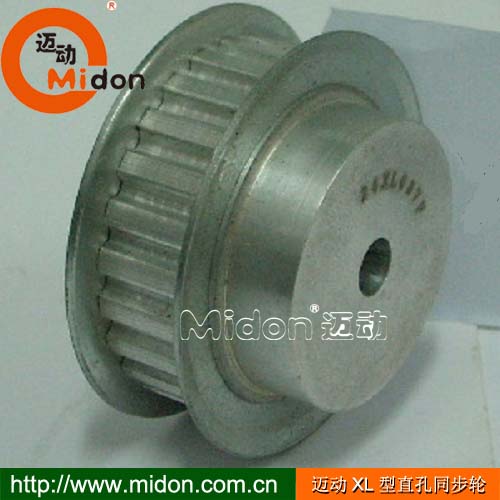

XL系列梯型齒邁動直孔同步輪
節距= 1/5" Pitch (5.08mm)						XL 037
節距= 1/5" Pitch (5.08mm)						帶寬=0.37英寸=9.5m或6.4mm 輪寬F=14.3mm
齒數-型號PartCode	孔徑 d max	節徑P.D	外徑O.D	擋圈 A	轂徑H	緣徑G	轂厚L	圖例Type	材料Matarl	重量Wt(kg)	材料Matarl	重量Wt(kg)
10 XL 037	4~5	16.17	15.66	23	9.5	-	20	1F	45	0.02	LY12	0.01
11 XL 037	4~5	17.79	17.28	23	9.5	-	20	1F	45	0.03	LY12	0.01
12 XL 037	6~8	19.40	18.90	25	10	-	20	1F	45	0.03	LY12	0.02
13 XL 037	6~8	21.20	20.51	25	10	-	20	1F	45	0.04	LY12	0.02
14 XL 037	6~9	22.64	22.13	28	15	-	20	1F	45	0.05	LY12	0.02
15 XL 037	6~11	24.26	23.75	28	15	-	20	1F	45	0.05	LY12	0.02
16 XL 037	6~12	25.87	25.36	32	16	-	20	1F	45	0.06	LY12	0.03
17 XL 037	6~13	27.49	26.98	32	20	-	20	1F	45	0.08	LY12	0.03
18 XL 037	6~13	29.11	28.60	35	20	-	20	1F	45	0.08	LY12	0.04
19 XL 037	6~15	30.72	30.22	35	20	-	22	1F	45	0.09	LY12	0.04
20 XL 037	6~15	32.34	31.83	38	23.5	-	22	1F	45	0.11	LY12	0.05
21 XL 037	6~15	33.96	33.45	38	23.5	-	22	1F	45	0.12	LY12	0.05
22 XL 037	6~16	35.57	35.07	42	25	-	22	1F	45	0.14	LY12	0.06
24 XL 037	6~18	38.81	38.30	44	30	-	22	1F	45	0.17	LY12	0.07
26 XL 037	6~21	42.04	41.53	48	30	-	22	1F	45	0.18	LY12	0.07
27 XL 037	6~21	43.66	43.15	48	34	-	22	1F	45	0.20	LY12	0.08
28 XL 037	6~21	45.28	44.77	51	34	-	22	1F	45	0.22	LY12	0.07
29 XL 037	6~21	46.89	46.39	51	34	-	22	1F	45	0.23	LY12	0.09
30 XL 037	6~24	48.51	48.00	54	38	-	22	1F	45	0.26	LY12	0.10
32 XL 037	8~26	51.74	51.24	57	38	-	25	1	45	0.31	LY12	0.12
34 XL 037	8~26	54.98	54.47	-	38	-	25	1	45	0.37	LY12	0.14
35 XL 037	8~30	56.60	56.09	-	38	-	25	1	45	0.39	LY12	0.14
36 XL 037	8~30	58.21	57.70	-	45	-	25	1	45	0.40	LY12	0.15
38 XL 037	8~30	61.45	60.94	-	45	-	25	1	45	0.44	LY12	0.16
39 XL 037	8~30	63.06	62.56	-	45	-	25	1	45	0.45	LY12	0.17
40 XL 037	8~30	64.68	64.17	-	45	-	25	1	45	0.47	LY12	0.17
41 XL 037	8~30	66.30	65.79	-	45	-	25	1	45	0.49	LY12	0.18
42 XL 037	8~30	67.91	67.41	-	45	-	25	1	45	0.51	LY12	0.18
43 XL 037	8~30	69.53	69.02	-	45	-	25	2	45	0.53	LY12	0.19
44 XL 037	8~30	71.15	70.64	-	45	-	25	2	45	0.55	LY12	0.20
45 XL 037	8~30	72.77	72.26	-	45	61	25	2	45	0.50	LY12	0.18
46 XL 037	8~30	74.38	73.87	-	45	61	25	2	45	0.52	LY12	0.19
47 XL 037	8~30	76.00	75.49	-	45	61	25	2	45	0.54	LY12	0.20
48 XL 037	8~30	77.62	77.11	-	45	61	25	2	45	0.56	LY12	0.20
49 XL 037	8~30	79.23	78.73	-	45	61	25	2	45	0.58	LY12	0.21
52 XL 037	8~30	84.08	83.58	-	45	67	25	2	45	0.62	LY12	0.23
56 XL 037	8~30	90.55	90.04	-	45	80	25	2	45	0.64	LY12	0.23
57 XL 037	8~30	92.17	91.66	-	45	80	25	2	45	0.67	LY12	0.24
58 XL 037	8~30	93.79	93.28	-	45	80	25	2	45	0.69	LY12	0.25
59 XL 037	8~30	95.40	94.90	-	45	80	25	2	45	0.72	LY12	0.26
60 XL 037	8~30	97.20	96.51	-	45	80	25	2	45	0.75	LY12	0.27
68 XL 037	8~30	109.96	109.45	-	45	100	25	2	45	0.84	LY12	0.31
69 XL 037	8~30	111.57	111.07	-	45	100	25	2	45	0.87	LY12	0.32
70 XL 037	8~30	113.19	112.68	-	45	100	25	2	45	0.90	LY12	0.33
71 XL 037	8~30	114.81	114.30	-	45	100	25	2	45	0.93	LY12	0.34
72 XL 037	8~30	116.42	115.92	-	45	100	25	2	45	0.97	LY12	0.35

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪


同步帶輪的使用方法：

1、同步帶輪的齒必須與同步帶的運轉方向成直角。

2、在起動時，中心距改變，同步帶松弛，發生跳齒現象，應檢查同步帶輪機架是否松動，軸的定位是否失準加以調整、加固。

3、主動同步帶輪與被動同步帶輪的主軸的平行度應控制在正切tgθ=1/1000左右。軸位不準，直接影響使用壽命，而且會失去精度，噪音大。

4、發現主動同步帶輪上皮帶向一邊偏位，應移動下被動同步帶輪加以調整，并調整張緊輪的壓力
