首頁 » 邁動產品 » 脹套漲緊套 » 脹套

產品 介紹Product

產品名稱：
LOCK9 脹套 LOCK9漲緊套 Z19漲緊套 Z19脹套 TLK250 W脹套 TLK250 W漲緊套 Z19脹套廠家
產品特性：
1、實現無間隙免鍵聯接，無需鍵槽，100%品質保證。
2、具有省時高效，避免傳統隱性公差損壞；
3、具有高精度，大扭矩，自動調節中心作用；
4、45#鋼調質研磨，反復漲緊彈性好。
5、備有現貨庫存，批量生產2~3周交貨期。
品牌：
邁動工業
材質：
45#鋼
表面：
經精加工后調質研磨，表面光潔。
壽命：
正常使用2~3年
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other

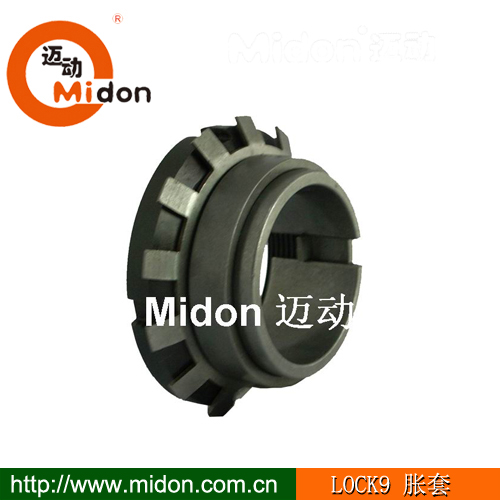

邁動工業——LOCK9脹緊套

LOCK9脹緊套類似于Z19 TLK250 W，邁動脹套拆卸方便，且具有良好的互換性。由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結 件容易拆。脹緊時，接觸面緊密貼合不易銹蝕，也便于拆開。

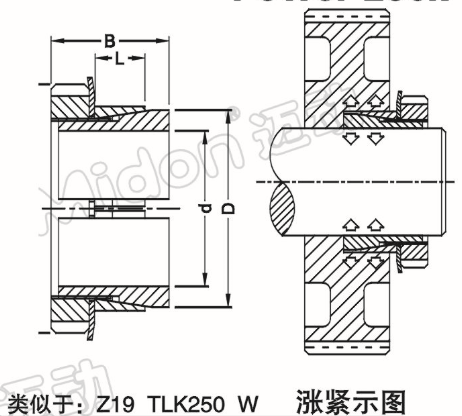

 LOCK9脹緊套基本尺寸參數

LOCK9
尺寸Dimensions
所受扭力Performances
壓強Pression螺絲規格Ciamping screwsDIN-12.9

d×D

[mm]

L

[mm]

B

[mm]

D1

[mm]

Mt

[Nm]

Ft

[N]

Pw

[P/mm]

Pn

[P/mm]

Type

Ms

[Nm]

14×256.516.532385100200110Km495
15×256.516.532415500185110Km495
16×256.516.532435450174110Km495
17×266.516.532475500164107Km495
18×266.516.532495400155107Km495
19×306.51838626600178112Km5160
20×306.51838666600167111Km5160
22×326.51838736600152105Km5160
24×356.518451058750185127Km6220
25×356.518451108800178127Km6220
28×366.518451208550159124Km6220
30×40719.55216010600164123Km7340
32×42719.55217010600154117Km7340
35×45821.55823013100153120Km8480
36×45821.55824013300149120Km8480
38×48821.55825013100141112Km8480
40×521024.5653101550012093Km9680
42×551025.5653201520011487Km9680
45×571025.5704001770012296Km10870
48×621025.57550020800135105Km11970
50×621025.57552020800130105Km11970
55×681227.5806102200010384Km121100
56×681227.5806202200010182Km121100
60×731228.5858002660011393Km131300
63×791430.5929803110010786Km141600
65×791430.59210103100010486Km141600
70×841431.59812403540011092Km152000



【邁動工業】相關產品
脹緊套多鍥論、鏈條、齒輪
LOCK1邁動脹緊套LOCK4邁動脹緊套LOCK7邁動脹緊套LOCK19邁動脹緊套 邁動齒輪（MI~M6)
LOCK2邁動脹緊套LOCK5邁動脹緊套LOCK8邁動脹緊套LOCK20邁動脹緊套邁動板式鏈條
LOCK3邁動脹緊套LOCK6邁動緊脹套LOCK18邁動脹緊套邁動惰輪J型邁動多鍥論
皮帶輪同步輪
邁動錐套皮帶輪SPZ（1、2）槽邁動錐套皮帶輪SPA（1、2）槽邁動錐套皮帶輪（SPB（1、2)槽邁動錐套皮帶SPC（3、4)槽L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽邁動錐套皮帶輪SPA（3、4)槽邁動錐套皮帶輪SPB（3、4)槽 邁動錐套皮帶輪SPC(5、6)槽H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽邁動錐套皮帶輪SPA（5、6)槽邁動錐套皮帶輪（SPB（5、6)槽邁動錐套皮帶輪SPC（8、10)槽XL型邁動直孔同步輪
鏈輪同步輪
邁動 06B 08B系列漲緊式錐套鏈輪美標鏈輪（40、50歐標（06B、08B)系列直孔鏈輪 T5型邁動同步輪5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪美標鏈輪（60、80）歐標（10B、12B)系列直孔鏈輪T10型邁動同步輪 8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪美標鏈輪（100、120）歐標（16B、20B)系列直孔鏈輪AT5型邁動同步輪 14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪美標鏈輪（140、160）歐標（24B、28B)系列直孔鏈輪AT10型邁動同步輪20M邁動同步輪




邁動工業——脹緊套使用方法



一.脹套安裝前的準備工作



1 結合件的尺寸、公差和表面粗糙度應符合表A1要求
2 結合表面必須清潔、無污物、無腐蝕和無損傷。
3 在清洗后的脹套結合表面上均勻涂一層薄潤滑油(不含二硫化鉬添加劑)。



二.脹套的安裝
1 把被聯結件推移到軸上，使達到設計規定的位置。
2 將擰松螺釘?shù)拿浱灼交b入聯結孔處，要防止結合件的傾斜，然后將螺釘擰緊。



三.擰緊脹套螺釘?shù)姆椒?/strong>
1 使用扭矩扳手，按對角、交叉的原則均勻地?cái)Q緊。
2 螺釘?shù)臄Q緊力矩MA值按技術參數中的規定，并按下列步驟擰緊：
a.以1/3MA值擰緊 b.以1/2MA值擰緊。
c.以MA值擰緊 d.以MA值檢查全部螺釘。



四.脹套的拆卸
1 拆卸時先逐級對角松開全部螺釘，但不要將螺釘全部擰出。
2 利用拆卸螺孔，旋入相應螺釘，或頂、或拉，使脹套松動后即可取出。



五.脹套的防護
1 安裝完畢后，在脹套外露端面及螺釘頭部涂上一層防銹油脂。
2 在露天作業或工作在較差環境的機器，應定期在外露的脹套端面上涂防銹油脂。
3 需在腐蝕介質中工作的脹套，應采取專門的防護(如加蓋板、密封罩等)，以防脹套銹蝕。
