86-021-54422420 13818829143

86-021-54422402 17701898099

全部產品分類

All products

首頁 » 邁動產品 » 脹套漲緊套 » 脹套

產品 介紹Product

產品名稱：
LOCK14 脹套
產品特性：
1、實現無間隙免鍵聯接，無需鍵槽，100%品質保證。
2、具有省時高效，避免傳統隱性公差損壞；
3、具有高精度，大扭矩，自動調節中心作用；
4、45#鋼調質研磨，反復漲緊彈性好。
5、備有現貨庫存，批量生產2~3周交貨期。
品牌：
邁動工業
材質：
45#鋼
表面：
經精加工后調質研磨，表面光潔。
壽命：
正常使用2~3年
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other

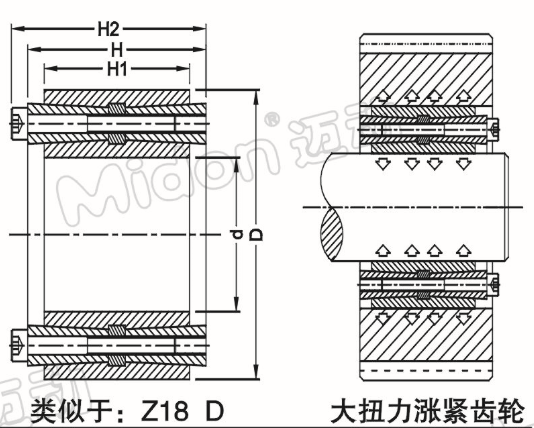

邁動LOCK14脹緊套基本參數尺寸

LOCK14　
尺寸額定負荷
與軸面壓力與轂面壓力緊定螺絲擰緊力矩

重量

Kg

d×D

[mm]

H

[mm]

H1

[mm]

H2

[mm]

軸向

Ft

轉矩

Mt

PaN/mm2　PnA/mm2　

 MIN

912-12.9

數量×規格

Ts
25×50453951　　　　　17　
30×55453951　　　　　17　
35×60453951　　　　　17　
38×65453951　　　　　17　
40×65645672　　　　　41　
42×756456721964680179105　411.25
45×7564567219646801791109×M8411.25
48×8064567219649801681059×M8411.41
50×8064567219651601621059×M8411.35
55×856456721965640147959×M8411.45
60×90645672239756016511011×M8411.55
65×95645672239828013010511×M8411.92
70×1107870883801416017911511×M10833.11
75×1157870883801512016711011×M10833.28
80×1207870884141764017111512×M10833.45
85×1257870884141872016511012×M10833.63
90×1307870884492148016511513×M10833.8
95×1357870884492268016511013×M10833.97
100×145100901125372796018011012×M121456.8
110×155100901126363648019011013×M121457.5
120×165100901127104440019512015×M121458.6
130×1801161041308735880018011515×M1423011.1
140×1901161041309697080018612516×M1423011.8
150×20011610413010328040018512516×M1423012.6
160×21011610413010939120018312517×M1423013.4
170×225146134162140612480017211515×M1635519.6
180×235146134162148213920017211516×M1635520.6
190×250146134162156715600017211517×M1635523.8
200×260146134162165417244017211017×M1635524.9
220×285146134162181920880017212020×M1635529.6
240×305146134162198424840035512022×M1635531.9
260×325146134162212328800035511522×M1635534.3
280×355177165197279340800069012022×M2069052
300×375177165197292145720069012522×M2069055.3
320×405177165197331355320069011522×M2069067.3
340×425177165197344361080069012024×M2069071
360×455202190224412777520093011524×M2293096.5
380×475202190224439487120093012026×M22930101
400×495202190224455495040093012526×M22930106
420×5752021902244715103320093011526×M22930107
440×5352021902244899111600093712026×M22937109
460×5552021902244899111600098012526×M22980113
480×57520219022457501116000120012030×M221200118
500×59520219022457501116000124011530×M221240122
520×61520219022461301116000139012532×M221390126
540×63520219022461301116000144013032×M221440131
560×65520219022465321116000159013534×M221590135
580×67520219022467391116000170513034×M221705140
600×69520219022467391116000176013534×M221760144



【邁動工業】相關產品
脹緊套多鍥論、鏈條、齒輪
LOCK1邁動脹緊套LOCK4邁動脹緊套LOCK7邁動脹緊套LOCK19邁動脹緊套 邁動齒輪（MI~M6)
LOCK2邁動脹緊套LOCK5邁動脹緊套LOCK8邁動脹緊套LOCK20邁動脹緊套邁動板式鏈條
LOCK3邁動脹緊套LOCK6邁動緊脹套LOCK18邁動脹緊套邁動惰輪J型邁動多鍥論
皮帶輪同步輪
邁動錐套皮帶輪SPZ（1、2）槽邁動錐套皮帶輪SPA（1、2）槽邁動錐套皮帶輪（SPB（1、2)槽邁動錐套皮帶SPC（3、4)槽L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽邁動錐套皮帶輪SPA（3、4)槽邁動錐套皮帶輪SPB（3、4)槽 邁動錐套皮帶輪SPC(5、6)槽H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽邁動錐套皮帶輪SPA（5、6)槽邁動錐套皮帶輪（SPB（5、6)槽邁動錐套皮帶輪SPC（8、10)槽XL型邁動直孔同步輪
鏈輪同步輪
邁動 06B 08B系列漲緊式錐套鏈輪美標鏈輪（40、50歐標（06B、08B)系列直孔鏈輪 T5型邁動同步輪5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪美標鏈輪（60、80）歐標（10B、12B)系列直孔鏈輪T10型邁動同步輪 8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪美標鏈輪（100、120）歐標（16B、20B)系列直孔鏈輪AT5型邁動同步輪 14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪美標鏈輪（140、160）歐標（24B、28B)系列直孔鏈輪AT10型邁動同步輪20M邁動同步輪
【邁動工業】熱門產品
萬向聯軸器膜片、彈簧聯軸器伺服聯軸器星形、柱銷聯軸器梅花、輪胎聯軸器
SWC萬向節聯軸器M100邁動單膜撓性聯軸器MD1邁動伺服聯軸器XL邁動星形彈性聯軸器HRC邁動梅花聯軸器
SWP萬向節聯軸器M200邁動雙膜片聯軸器MD2邁動（膜片彈性）伺服聯軸器XLD邁動星形彈性聯軸器L系列邁動梅花彈性聯軸器
WSD邁動單節萬向聯軸器MP100邁動單膜片撓性聯軸器MD3邁動（脹緊式）伺服聯軸器TL邁動彈性柱銷）聯軸器NL邁動鼓形齒式聯軸器
WS邁動雙節萬向聯軸器MP200邁動雙膜片撓性聯軸器MD4邁動（波紋管）伺服聯軸器HL邁動（彈性柱銷）聯軸器ML邁動梅花彈性聯軸器
WSS邁動伸縮雙節聯軸器JSS邁動彈簧聯軸器MD5邁動（十字滑塊）伺服聯軸器HLL邁動（彈性柱銷）聯軸器FU邁動輪胎彈簧聯軸器
WSQ邁動輕形萬向聯軸器JS邁動彈簧聯軸器MD6邁動（螺旋式）伺服聯軸器ZL邁動齒式（柱銷）聯軸器UL邁動輪胎彈性聯軸器
軸承
單列圓錐滾子軸承(英制）四列圓柱滾子軸承調心球軸承角接觸球軸承 開式雙列調心滾子軸承
單列圓錐滾子軸承（公制單列圓柱滾子軸承四點接觸球軸承單列調心滾子軸承單列深溝球軸承
部分式圓柱滾子軸承雙列圓柱滾子軸承 雙列角接觸球軸承密封雙列調心滾子軸承微小型深溝軸承
軸承
絲桿

沖壓外圈滾針軸承雙向推力球軸承TR研磨梯形絲桿SFE/WFE 高速導程端面式絲桿FSI系列進口滾珠絲桿
實體外圈滾針軸承 單向推力球軸承Tr滾壓梯形絲桿SFC/DFC單螺母法蘭形插管式滾珠絲桿SFI/DFI滾珠絲桿
推力調心滾子軸承雙列圓錐滾子軸承TR 機床梯形絲桿DFI雙螺母法蘭形滾珠絲桿MD 邁動滾珠絲桿




邁動工業——脹緊套使用方法



一.脹套安裝前的準備工作



1 結合件的尺寸、公差和表面粗糙度應符合表A1要求
2 結合表面必須清潔、無污物、無腐蝕和無損傷。
3 在清洗后的脹套結合表面上均勻涂一層薄潤滑油(不含二硫化鉬添加劑)。



二.脹套的安裝
1 把被聯結件推移到軸上，使達到設計規定的位置。
2 將擰松螺釘?shù)拿浱灼交b入聯結孔處，要防止結合件的傾斜，然后將螺釘擰緊。



三.擰緊脹套螺釘?shù)姆椒?/strong>
1 使用扭矩扳手，按對角、交叉的原則均勻地?cái)Q緊。
2 螺釘?shù)臄Q緊力矩MA值按技術參數中的規定，并按下列步驟擰緊：
a.以1/3MA值擰緊 b.以1/2MA值擰緊。
c.以MA值擰緊 d.以MA值檢查全部螺釘。



四.脹套的拆卸
1 拆卸時先逐級對角松開全部螺釘，但不要將螺釘全部擰出。
2 利用拆卸螺孔，旋入相應螺釘，或頂、或拉，使脹套松動后即可取出。



五.脹套的防護
1 安裝完畢后，在脹套外露端面及螺釘頭部涂上一層防銹油脂。
2 在露天作業或工作在較差環境的機器，應定期在外露的脹套端面上涂防銹油脂。
3 需在腐蝕介質中工作的脹套，應采取專門的防護(如加蓋板、密封罩等)，以防脹套銹蝕。
