產品介紹Product

產品名稱：: T20梯形同步輪 T20梯形齒同步輪廠家

產品特性：: 上傳中

品牌：: 邁動工業

材質：: 鋁合金、45#鋼

表面：: 本色陽極氧化、發黑處理

壽命：: 正常使用3~4年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other


同步輪是由一條內周表面設有等間距齒的環形皮帶和具有相應齒的帶輪所組成，運行時，帶齒與帶輪的齒槽相嚙合傳遞運動和動力，它是綜合了皮帶傳動、鏈傳動齒輪傳動各自優點的新型帶傳動。

廣泛應用于機床、紡織、煙草、包裝機械、石油化工、儀器儀表、電子產品、冶金等行業的機械傳動。我們可按照客戶的圖紙及材質要求進行定制及開模加工。用于帶輪的材質主要有：鋁合金、45#鋼

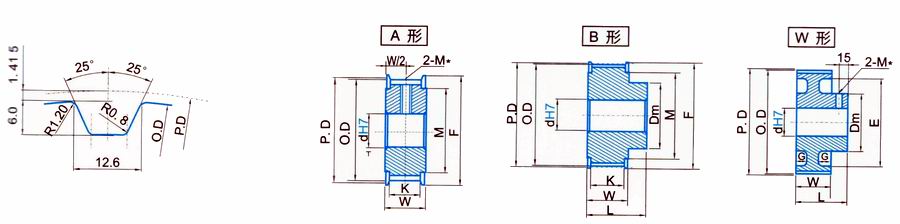

T20系列梯型齒邁動直孔同步輪
					65 - T20				85- T20				110 - T20
節距P=20.0mm (Pitch)					帶寬Belt=32mm 輪寬W=41mm				帶寬Belt=50mm 輪寬F=55mm				帶寬Belt=75mm 輪寬F=88mm
節徑P.D	外徑O.D	擋圈F	轂徑H	材料Matarl	型號-齒數Part Code	孔徑 dmax	轂厚L	圖例Type	型號-齒數Part Code	孔徑 dmax	轂厚L	圖例Type	型號-齒數Part Code	孔徑 dmax	轂厚L	圖例Type
114.0	111.76	120	65	LY12	65-T20-18	60	65	A/B	85-T20-18	60	85	A/B	110-T20-18	60	110	A/B
120.96	118.13	130	65	LY12	65-T20-19	60	65	A/B	85-T20-19	60	85	A/B	110-T20-19	60	110	A/B
127.33	124.49	136	85	LY12	65-T20-20	60	65	A/B	85-T20-20	60	85	A/B	110-T20-20	60	110	A/B
133.69	130.86	142	85	LY12	65-T20-21	110	65	A/B	85-T20-21	110	85	A/B	110-T20-21	110	110	A/B
140.06	137.23	150	90	LY12	65-T20-22	110	65	A/B	85-T20-22	110	85	A/B	110-T20-22	110	110	A/B
152.79	149.96	158	95	LY12	65-T20-24	100	65	A/B	85-T20-24	100	85	A/B	110-T20-24	100	110	A/B
159.15	156.32	168	95	LY12	65-T20-25	110	65	A/B	85-T20-25	110	85	A/B	110-T20-25	110	110	A/B
165.52	162.69	175	95	LY12	65-T20-26	110	65	A/B	85-T20-26	110	85	A/B	110-T20-26	110	110	A/B
171.89	169.06	181	95	LY12	65-T20-27	120	65	A/B	85-T20-27	120	85	A/B	110-T20-27	120	110	A/B
178.25	175.42	187	110	LY12	65-T20-28	120	65	A/B	85-T20-28	120	85	A/B	110-T20-28	120	110	A/B
190.99	188.16	200	110	LY12	65-T20-30	142	65	A/B	85-T20-30	142	85	A/B	110-T20-30	142	110	A/B
203.72	200.89	一	110	LY12	65-T20-32	142	65	W	85-T20-32	142	85	W	110-T20-32	142	110	W
216.45	213.62	一	110	LY12	65-T20-34	142	65	W	85-T20-34	142	85	W	110-T20-34	142	110	W
241.92	239.09	一	110	LY12	65-T20-38	120	65	W	85-T20-38	120	85	W	110-T20-38	120	110	W
254.65	251.82	一	110	LY12	65-T20-40	120	65	W	85-T20-40	120	85	W	110-T20-40	120	110	W
305.58	302.75	一	130	LY12	65-T20-48	120	65	W	85-T20-48	120	85	W	110-T20-48	120	110	W
381.97	379.14	一	130	LY12	65-T20-60	120	65	W	85-T20-60	120	85	W	110-T20-60	120	110	W

T20系列梯型齒邁動直孔同步輪
					123 - T20				160- T20
節距P=20.0mm (Pitch)					帶寬Belt=100mm 輪寬W=112mm				帶寬Belt=115mm 輪寬F=130mm
節徑P.D	外徑O.D	擋圈F	轂徑H	材料Matarl	型號-齒數Part Code	孔徑 dmax	轂厚L	圖例Type	型號-齒數Part Code	孔徑 dmax	轂厚L	圖例Type
114.0	111.76	120	65	LY12	123-T20-18	60	123	A/B	160-T20-18	60	160	A/B
120.96	118.13	130	65	LY12	123-T20-19	60	123	A/B	160-T20-19	60	160	A/B
127.33	124.49	136	85	LY12	123-T20-20	60	123	A/B	160-T20-20	60	160	A/B
133.69	130.86	142	85	LY12	123-T20-21	110	123	A/B	160-T20-21	110	160	A/B
140.06	137.23	150	90	LY12	123-T20-22	110	123	A/B	160-T20-22	110	160	A/B
152.79	149.96	158	95	LY12	123-T20-24	100	123	A/B	160-T20-24	100	160	A/B
159.15	156.32	168	95	LY12	123-T20-25	110	123	A/B	160-T20-25	110	160	A/B
165.52	162.69	175	95	LY12	123-T20-26	110	123	A/B	160-T20-26	110	160	A/B
171.89	169.06	181	95	LY12	123-T20-27	120	123	A/B	160-T20-27	120	160	A/B
178.25	175.42	187	110	LY12	123-T20-28	120	123	A/B	160-T20-28	120	160	A/B
190.99	188.16	200	110	LY12	123-T20-30	142	123	A/B	160-T20-30	142	160	A/B
203.72	200.89	一	110	LY12	123-T20-32	142	123	W	160-T20-32	142	160	W
216.45	213.62	一	110	LY12	123-T20-34	142	123	W	160-T20-34	142	160	W
241.92	239.09	一	110	LY12	123-T20-38	120	123	W	160-T20-38	120	160	W
254.65	251.82	一	110	LY12	123-T20-40	120	123	W	160-T20-40	120	160	W
305.58	302.75	一	130	LY12	123-T20-48	120	123	W	160-T20-48	120	160	W
381.97	379.14	一	130	LY12	123-T20-60	120	123	W	160-T20-60	120	160	W

【邁動工業】相關產品
脹緊套				多鍥論、鏈條、齒輪
LOCK1邁動脹緊套	LOCK4邁動脹緊套	LOCK7邁動脹緊套	LOCK19邁動脹緊套	邁動齒輪（MI~M6)
LOCK2邁動脹緊套	LOCK5邁動脹緊套	LOCK8邁動脹緊套	LOCK20邁動脹緊套	邁動板式鏈條
LOCK3邁動脹緊套	LOCK6邁動緊脹套	LOCK18邁動脹緊套	邁動惰輪	J型邁動多鍥論
皮帶輪				同步輪
邁動錐套皮帶輪SPZ（1、2）槽	邁動錐套皮帶輪SPA（1、2）槽	邁動錐套皮帶輪（SPB（1、2)槽	邁動錐套皮帶SPC（3、4)槽	L型邁動直孔同步輪
邁動錐套皮帶輪SPZ（3、4）槽	邁動錐套皮帶輪SPA（3、4)槽	邁動錐套皮帶輪SPB（3、4)槽	邁動錐套皮帶輪SPC(5、6)槽	H型邁動直孔同步輪
邁動錐套皮帶輪SPZ（5、6）槽	邁動錐套皮帶輪SPA（5、6)槽	邁動錐套皮帶輪（SPB（5、6)槽	邁動錐套皮帶輪SPC（8、10)槽	XL型邁動直孔同步輪
鏈輪			同步輪
邁動 06B 08B系列漲緊式錐套鏈輪	美標鏈輪（40、50	歐標（06B、08B)系列直孔鏈輪	T5型邁動同步輪	5M邁動同步輪
邁動 10B 12B系列漲緊式錐套鏈輪	美標鏈輪（60、80）	歐標（10B、12B)系列直孔鏈輪	T10型邁動同步輪	8M邁動同步輪
邁動 16B 20B系列漲緊式錐套鏈輪	美標鏈輪（100、120）	歐標（16B、20B)系列直孔鏈輪	AT5型邁動同步輪	14M邁動同步輪
邁動 24B 28B系列漲緊式錐套鏈輪	美標鏈輪（140、160）	歐標（24B、28B)系列直孔鏈輪	AT10型邁動同步輪	20M邁動同步輪


同步帶輪的使用方法：

1、同步帶輪的齒必須與同步帶的運轉方向成直角。

2、在起動時，中心距改變，同步帶松弛，發生跳齒現象，應檢查同步帶輪機架是否松動，軸的定位是否失準加以調整、加固。

3、主動同步帶輪與被動同步帶輪的主軸的平行度應控制在正切tgθ=1/1000左右。軸位不準，直接影響使用壽命，而且會失去精度，噪音大。

4、發現主動同步帶輪上皮帶向一邊偏位，應移動下被動同步帶輪加以調整，并調整張緊輪的壓力
