產品名稱：
JZMJ型膜片聯軸器 JM/JMJ型彈性膜片聯軸器DJM型單型彈性膜片聯軸器金屬膜片聯軸器
產品特性：
JZMJ型膜片聯軸器 JM/JMJ型彈性膜片聯軸器DJM型單型彈性膜片聯軸器金屬膜片聯軸器
品牌：
邁動工業
材質：
表面：
壽命：
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other

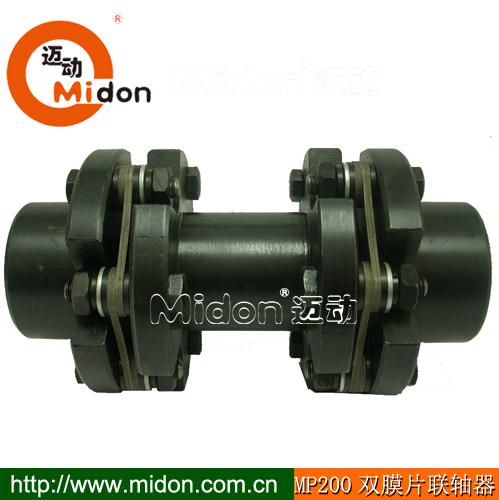

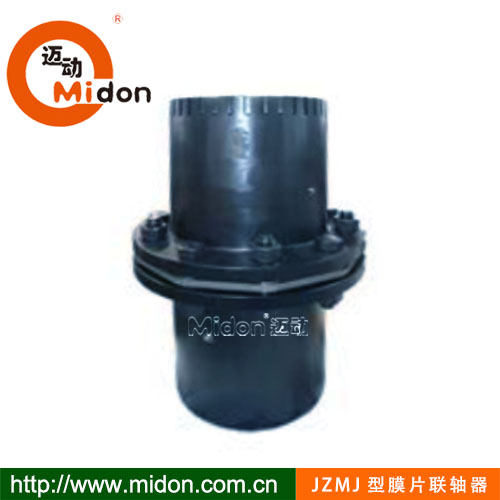

JZMJ型膜片聯軸器 JM/JMJ型彈性膜片聯軸器DJM型單型彈性膜片聯軸器金屬膜片聯軸器

JZMJ型膜片聯軸器具有用械強度好、承載能力大、質量輕、結構尺寸小，傳動效率和傳動...

JZMJ型膜片聯軸器是由幾組膜片（不銹鋼薄扳）用螺栓交錯地與兩半聯軸器聯接，每組膜片由數片疊集而成，膜片分為連桿式和不同形狀的整片式。

JZMJ型膜片聯軸器靠膜片的彈性變形來補償所聯兩軸的相對位移，是一種性能穩定的金屬彈性元件撓性聯軸器，不用潤滑，結構較緊湊，強度好，

使用壽命長，無旋轉間隙，不受溫度和油污影響，具有耐酸、耐堿、性能穩定的特點，適用于高溫、高速、有腐蝕介質工況環境的軸系傳動，廣泛

用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山

機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。

JZMJ型膜片聯軸器具有用械強度好、承載能力大、質量輕、結構尺寸小，傳動效率和傳動精度好、裝拆方便，且具有無相對滑動，不需潤滑，使用壽命長、無噪聲等特點，可用于高溫、低溫和有油、有水和腐蝕介質的工況環境。適用于中、高速、大轉矩軸系傳動。以及各種機械裝置載荷變化不大的軸系傳動，通用性優良。



JZMJ型膜片聯軸器的正確選擇：

 1、至少由一個膜片和兩個軸套組成。膜片被用銷釘緊固在軸套上一般不會松動或引起膜片和軸套之間的反沖。

 2、這種特性有點像波紋管聯軸器，實際上聯軸器傳遞扭矩的方式都差不多。膜片本身很薄，所以當相對位移荷載產生時它

       很容易彎曲，因此可以承受高達1.5度的偏差，同時在伺服系統中產生較低的軸承負荷。

 3、常用于伺服系統中，膜片具有很好的扭矩剛性，但稍遜于波紋管聯軸器。

 4、另一方面，非常精巧，如果在使用中誤用或沒有正確安裝則很容易損壞。所以偏差在聯軸器的正常運轉的承受范圍之內是非常需要的。

 5、根據軸徑調整型號：初步選定的軸承聯軸器聯接尺寸，即軸孔直徑d和軸孔長度L，應符合主、從動端軸徑的要求，否則還要根據軸徑

d調整聯軸器的規格，主、從動端軸徑不相同是普通現象，當轉矩、轉速相同，主、從動端軸徑不相同時，應按大軸徑選擇聯軸器型號。新

設計的傳動系統中，應選擇符合GBT3852中規定的七種軸孔型式，推薦采用J1型軸孔型式，以提高通用性和互換性，軸孔長度按i軸承聯軸器

產品標準的規定。

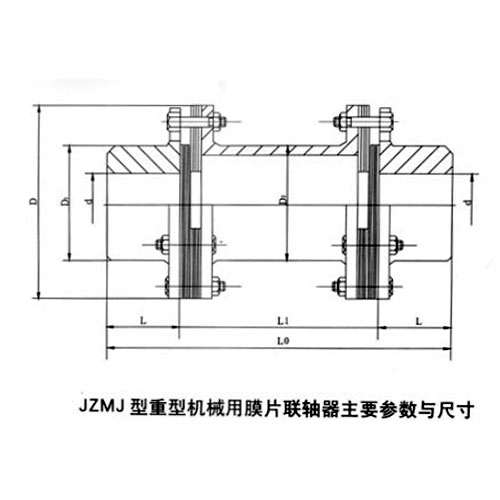

型號公稱轉矩
Tn N.m		許用轉速
[n] r/min		軸孔直徑
d，d1		軸孔長度LDD1D2t扭轉剛度 x106 N.m/rad轉動慣量
kg.㎡		質量kg
J1型Y型L1min
時質量		每增加
1m的質量
JZMJ163930020-3838，44，6052，62，82925360448±0.20.013.722.79
JZMJ2100840025-4544，60,8460,82,1121026372498±0.20.0186.332
JZMJ3250670030-5560,8482，11212877876011±0.30.0569.1446
JZMJ4500490035-6560,84,10782，112，142145911027011±0.30.09513.6364
JZMJ5800510040-7584，107112，1421681051178314±0.30.21923.3584
JZMJ61000475045-8084，107，132112，142，1721801121248615±0.40.3532.2894
JZMJ71600430050-8584，107，132112，142，1722001201348615±0.40.5139.07110
JZMJ82000420055-8584，107，132112，142，1722051201359120±0.40.5339.86112
JZMJ92500400055-9084，107，132112，142，17221512814510120±0.40.6846.78129
JZMJ103150365060-95107，132142，17223513215110923±0.50.9756.13140
JZMJ114000340060-100107，132，167142，172，21225014516410923±0.51.4874.09165
JZMJ126300320060-110107，132，167142，172，21227015518411923±0.52.1387.65207
JZMJ1312500285065-120107，132，167142，172，21230016219412827±0.62.93106.23231
JZMJ1416000270070-125107，132，167142，172，21232017621313827±0.63.98125.23278
JZMJ1520000245075-130107,132,167,202142，172，212，25235018621515332±0.76.44173.52283
JZMJ1625000230080-150132，167，202172，212，25237020323515832±0.78.48200.88338
JZMJ1731500215080-160132，167，202,242172，212，252,30240023026617832±0.714.2279.61433
JZMJ18400001950100-180167，202,242212，252,3054402452801903838±0.920.73345.53480
JZMJ19450001850100-190167，202，242，282212，252,302,35246026030020038±0.928.56421551
JZMJ20500001800120-200167，202，242，282212，252,302,35248028032021538±0.932.52482.6628
JZMJ21560001700120-220167，202，242，282212，252,302,35250029533622538±0.943.05536692
JZMJ22630001600140-220202，242，282252,302,35254031036023644±158.99641794
JZMJ23800001450140-240202，242，282，330252,302,352,41060033538525750±1.298.45880908
JZMJ241000001400160-250242，282，330302,352,41032035040827250±1.2116.159641020
JZMJ251250001300180-280242，282，330，380302,352,410，47066038544529250±1.2163.8512041251
JZMJ261600001200180-300242，282，330，380302,352,410，47072041048531760±1.4245.915071441
JZMJ272000001150220-300282，330，380352,410，47074042050332260±1.4275.0815941550
JZMJ282500001100240-300330，380410，47077045053034260±1.4342.3718071721
JZMJ293150001050250-340330，380，450410，470，55082049055937260±1.4514.9123582025
JZMJ30500000760280-360380，450470，55087552057541950±1.628.6325071915
JZMJ3163000715300-400380，450，540470，550，65093556061046460±1.9980.8333912280
JZMJ32800000650320-420380，450，540470，550，65010360062249460±1.9136836972370
JZMJ331000000620360-460450，540550，650108066066051066±2.2168944502669
JZMJ341250000576400-500540650116071075056570±2.3264558773446
JZMJ35160000520

440-560

540,680650,800129082082062082±2.6477585504120
JZMJ362000000472480- 500540650141090090068592±2.87620112114962
