首頁 » 邁動產品 » 聯軸器 » 鼓齒聯軸器

產品 介紹Product

產品名稱：
WGC鼓齒聯軸器 WGC鼓齒聯軸器廠家 WGC鼓齒聯軸器生產商
產品特性：
WGC鼓齒聯軸器
品牌：
邁動工業
材質：
SC45#鋼
表面：
經調質精加工后發黑處理，光潔。
壽命：
正常使用2~4年
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other






鼓形齒式聯軸器具有小型、傳遞扭矩大，吸收聯接誤差能力強，并具有優良的耐久性等優點，是中型和重型機械中 最常見的聯接兩傳動軸的部件。 工程實際中，由于制造和安裝誤差，零件的變形、磨損、基礎的下沉等原因，將引起兩軸軸線位置的偏移，發生軸向位移、徑向位移、角位 移和綜合位移等。

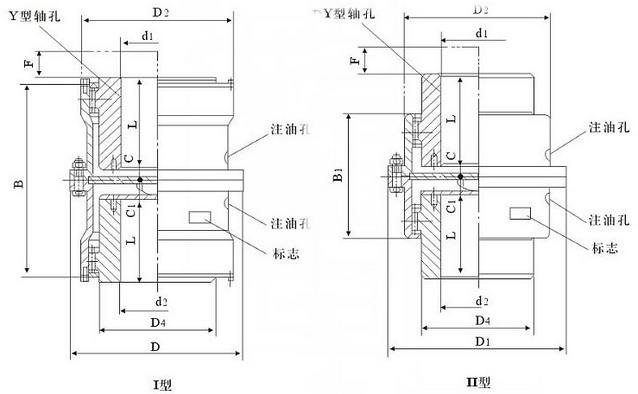

 WGC型鼓形齒式聯軸器:（JB/T 7002-93）



型號公稱許用軸孔軸孔DD1D2D3D4BB1FCC1質量轉動慣量潤滑脂 kg
轉矩轉速直徑長度Lkgkg.m2
Tn [n]d1、d2ⅠⅡ
N.mr.min-1YⅠⅡⅠⅡⅠⅡ上下上,下
WGC1710750012-4232-112122115988860116100306-306-1414-305.85.10.00790.00640.070.0160.052
WGC21250670022-5652-11215014511810877136104307-20716-20107.90.0220.0170.0950.0250.069
WGC32500630022-6352-14217016514012590160108307-33720-331717.80.0470.0330.170.070.11
WGC44500560030-8082-172200195160145112180116307-1372026.220.50.0990.0740.290.110.14
WGC57100530030-9082-172225215180168128200126308-2382836.127.70.1770.130.360.150.21
WGC610000500032-10082-2122452302001851452241343010-351028-3553.239.80.30.220.50.210.27
WGC714000450032-11082-2122722652302101602441483010-451028-4571.147.50.530.350.780.310.4
WGC820000425055-125112-2122902722452251762721623010-2910308359.60.720.470.980.430.52
WGC925000400065-14014231530526524519028017630101030110851.060.81.30.570.58
WGC1040000355075-1601423553403002802253301963010-2810301641281.771.561.60.70.69
WGC1156000300085-1801424123853453252563602243014-1514362241783.762.882.10.930.94
WGC12800002800120-200142440435375360288414250301414363152556.554.933.11.31.5
WGC131120002500140-2201424904804254003204702723014143640632510.684.51.52.3
WGC14160002300160-2601425455404624403625303163016163654242317.813.96.82.33.1

    如何區分：

    WG型--基本型；

    WGP型--帶制動盤型，適用于與點盤式制動器配套；

    WGZ型--帶制動輪型，適用于與瓦塊式制動器配套；

    WGT型--接中間套型，適用于兩軸長距離聯接，許用轉速[n]取決于中間套的長度和質量，并應驗算臨界轉速；

    WGC型--垂直安裝型，用于聯接垂直的兩軸線軸系傳動；

    I型--密封端蓋為分離型，齒間距較大，可以允許較大的徑向位移，可與Y、J1、Z1型軸伸聯接；

    II型--密封端蓋為整體型，齒間距小，相對允許徑向位移小，結構緊湊，轉動慣量小，可與Y、J1型軸伸聯接；
