首頁 » 邁動產品 » 聯軸器 » 鼓齒聯軸器

產品 介紹Product

產品名稱：

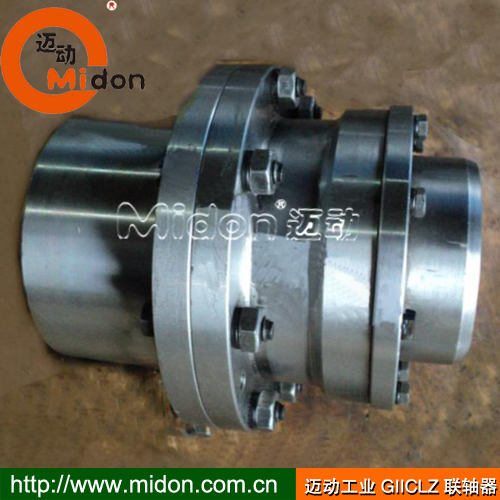

GIICLZ鼓齒聯軸器 GIICLZ鼓齒聯軸器廠家 GIICLZ鼓齒聯軸器生產商 聯接中間軸鼓齒聯軸器
產品特性：
邁動工業鼓形齒聯軸器具有少量軸線偏移補償性能，不能緩沖、減振。外形尺寸小，理論上傳遞轉矩大，需要潤滑、密封，但噪聲較大、價格貴，用于聯接水平兩同軸線軸系傳動。用于低速、重載工況條件下聯接水平兩同軸線，如冶金機械、重型機械等。不適用于高速、高精度的軸系傳動，起動頻繁、正反轉多變的工況不宜采用。
品牌：
邁動工業
材質：
表面：
壽命：
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other


GIICLZ31.jpg   blob.png

1. GIICLZ鼓形齒聯軸器,外齒套用鼓形齒，能確保輪齒良好嚙合

主要件采用優質鋼，輪齒為中硬齒面，承載能力高。根據用戶需要還可進行齒面硬化處理（HRC≥56）,承載能力有更大幅度提高，因而重量輕，轉動慣量小。

2. 邁動工業鼓形齒聯軸器采用可靠的潤滑結構與密封件，保證滿意的工作壽命與方便的維護。

3. 鼓形齒聯軸器設計對稱具有良好的互換性，當線速度大于36m/s時采取動平衡措施。

4. 鼓形齒聯軸器軸孔型式采用Y、Z1和J1組合，滿足多種軸孔連接需要.

5、邁動工業鼓形齒聯軸器承載能力強。在相同的內齒套外徑和聯軸器最大外徑下，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器 提高20%

6、邁動工業鼓形齒聯軸器角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1&ordm；，而鼓形齒式聯軸器的許用角位移為1&ordm；30''，提高50%，在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大；

7、鼓形齒聯軸器鼓形齒面使內、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改善了齒面摩擦、磨損狀況，降低了噪聲，維修周期長； 4、鼓形齒聯軸器外齒套齒端呈喇叭形狀，使內、外齒裝拆十分方便。

8、邁動工業鼓形齒聯軸器傳動效率高達99.7%。

基于經上特點，國內外已普遍以鼓形齒替代直齒式聯軸器。天碩聯軸器生產的鼓形齒聯軸器品種規格齊全，并符合相應的標準。 鼓形齒聯軸器，其剛性大，有撓性，無彈性，故不適宜用于要求減振、緩沖及二軸對中要求嚴格的機械。

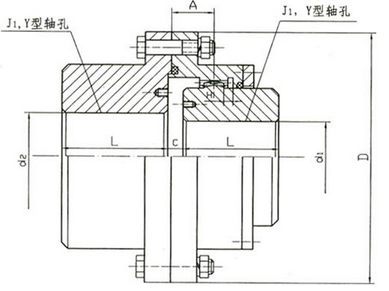

GIICLZ接中間軸（窄型）鼓形齒式聯軸器

型號公稱轉距許用轉速[n]軸孔直徑軸孔長度DHAC轉動慣量潤滑脂用量質量
Tn.N.mr/mind1,d2Lkg.㎡mLKg
GIICLZ1355400016-5038-11210323880.00375-0.007313.5
GIICLZ2630400016-6038-14211524480.00625－0.01425.7
GIICLZ31000400022-7138-14212724580.009－0.01675427.6
GIICLZ41600400038-8060-17214924980.02125－0.048755313.5
GIICLZ52800400038-9060-1721672.554100.044－0.06257723.1
GIICLZ64500400045-10584-2121872.555100.075-0.10659129.3
GIICLZ76300375050-11584-2122042.559100.1335-0.189810843.8
GIICLZ89000330055-12584-212230371120.184－0.29716154.9
GIICLZ914000300060-150107-252256373120.358－0.57518488
GIICLZ102000265065-150107-2522873.582140.58－0.935276111.5
GIICLZ11315002350110-175167-3023253.585141.223－1.625322162.4
GIICLZ12450002100130-200202-352362495162.39－3.093404268
GIICLZ13630001850150-225202-3524124.5104183.93－6.34585320
GIICLZ141000001650170-250242-4101625.5148226.9－8.61600438
GIICLZ151600001500190-285282-4705125.51582212.425－15.5752100650
GIICLZ162240001300220-320282-47058071772821.2－26.352500857
GIICLZ173150001200250-365330-55064471822838.825－49.527001255
GIICLZ184500001050280-400380-65072682152869.5－90.539001830
GIICLZ19630000950300-475380-650818922032122.5－161.2550002457
GIICLZ20900000800360-540450-80092810.523532240－33562003793
GIICLZ211250000750400-600540-800102211.524540435－527.7570005348
GIICLZ221600000650450-680540-80011341325540701.25－852.2587006871
GIICLZ232240000600500-770680-800128214.5290501415.75－1638.751500010383
GIICLZ243150000550560-880680-800142816.5305502330.5－2976.251800014465
GIICLZ254000000460670-1040900-1000164419310505174.25－7198.252300023489

    如何區分：

    GICL型--基本型(寬型)；

    GIICL型--基本型(窄型)；

    GICLZ型--中間軸型(寬型)；

    GIICLZ型--中間軸型(窄型)；

    GICL、GIICL型,用于兩軸端直接聯接；

    GICLZ、GILZ型，用于兩軸長距離聯接；

    GCLD型--電機軸伸型，用于電機軸伸聯接；
